Hva er stållegeringen: sammensetning, typer og smiing

Hva er stållegeringen – et direkte svar

Stål er i utgangspunktet en legering av jern og karbon, hvor karboninnholdet typisk varierer fra 0,02 til 2,14 vekt%. . Men når folk spør "hva er legeringen av stål", refererer de ofte spesifikt til legert stål - en kategori stål som går utover vanlig karbonstål ved å inkorporere ett eller flere ekstra legeringselementer som krom, nikkel, molybden, vanadium, mangan, silisium eller wolfram. Disse tilleggselementene er bevisst introdusert for å forbedre spesifikke mekaniske, fysiske eller kjemiske egenskaper som karbon alene ikke kan oppnå.

Rent praktisk er legert stål delt inn i to brede kategorier: lavlegert stål , hvor totalt legeringsinnhold er under 8 %, og høylegert stål , hvor det totale legeringsinnholdet overstiger 8 %. Rustfritt stål, verktøystål og høyhastighetsstål faller alle inn under høylegeringskategorien. Den spesifikke kombinasjonen og konsentrasjonen av legeringselementer bestemmer direkte stålets styrke, hardhet, seighet, korrosjonsbestandighet og sveisbarhet.

En av de mest industrielt betydningsfulle bruksområdene for legert stål er i produksjonen av Legert stålsmiing — komponenter formet gjennom trykkkrefter som gir overlegen kornstruktur og mekaniske egenskaper sammenlignet med støpegods eller maskinert stangmateriale. Å forstå sammensetningen av legert stål er derfor uatskillelig fra å forstå hvordan disse smiene er konstruert og brukt på tvers av bransjer.

Kjernelegeringselementene i stål og deres roller

Hvert legeringselement som legges til stål tjener et særskilt metallurgisk formål. Følgende oversikt dekker de mest brukte elementene og de spesifikke egenskapene de gir:

Krom (Cr)

Krom tilsettes i mengder som varierer fra 0,5 % til 30 % avhengig av applikasjonen. Ved konsentrasjoner over 10,5 % danner det et passivt oksidlag på ståloverflaten, som gir opphav til det vi kjenner som rustfritt stål. I lavere konsentrasjoner forbedrer krom herdbarhet, slitestyrke og høy temperaturstyrke. Kvaliteter som AISI 4140 og 4340 inneholder begge krom som et nøkkelelement, og disse er blant de mest spesifiserte kvalitetene for smiing av legert stål i bærende applikasjoner.

Nikkel (Ni)

Nikkel øker seigheten, spesielt ved lave temperaturer, noe som gjør den uunnværlig for kryogene applikasjoner og utstyr for arktisk miljø. Brukes vanligvis mellom 1 % og 9 % , forbedrer nikkel også korrosjonsmotstanden og bidrar til å opprettholde duktiliteten etter herding. Karakter 9Ni-stål, som inneholder omtrent 9 % nikkel, er mye brukt til lagringstanker for flytende naturgass (LNG) som opererer ved temperaturer så lave som -196 °C.

Molybden (Mo)

Selv i små mengder - vanligvis 0,15 % til 0,30 % — Molybden forbedrer dramatisk herdbarhet, krypemotstand ved høye temperaturer og motstand mot gropkorrosjon. I krom-molybden (CrMo)-stål, som er standardmaterialer for høytrykksrør og legert stålsmiing i kraftproduksjonssektoren, er molybden avgjørende for langsiktig strukturell integritet under termisk syklus.

Vanadium (V)

Vanadium brukes i konsentrasjoner vanligvis under 0,2 % , men dens kornforedrende effekt er betydelig. Den danner fine karbider og nitrider som fester korngrenser, noe som resulterer i finere mikrostrukturer og forbedret utmattelsesstyrke. Vanadiummodifiserte kvaliteter brukes ofte i smidde veivaksler, koblingsstenger og giremner der utmattelseslevetiden er avgjørende.

Mangan (Mn)

Mangan finnes i praktisk talt alle stål, typisk mellom 0,3 % og 1,6 % . Den fungerer som en deoksideringsmiddel, kombineres med svovel for å forhindre varm korthet, og øker styrke og herdbarhet. Høyere manganstål – som Hadfield-stål med rundt 12–14 % Mn – viser eksepsjonell arbeidsherdende oppførsel, noe som gjør dem egnet for slagfaste bruksområder som gruveutstyr og jernbaneoverganger.

Silisium (Si)

Silisium er først og fremst et deoksideringsmiddel, men forbedrer også styrke og hardhet. I fjærstål og elektrostål kan silisiuminnholdet være så høyt som 4,5 % , hvor det reduserer magnetiske tap betydelig og forbedrer elektrisk resistivitet. I konstruksjonslegerte stål er silisiuminnholdet vanligvis kontrollert mellom 0,15 % og 0,35 %.

Wolfram (W) og kobolt (Co)

Wolfram danner stabile karbider som opprettholder hardheten ved forhøyede temperaturer - opptil 600°C og over — noe som gjør det viktig i høyhastighetsverktøystål som M2 og T1. Kobolt øker varmehardheten ytterligere og brukes sammen med wolfram i førsteklasses skjæreverktøy.

Vanlige legeringsstålkvaliteter og deres sammensetninger

Tabellen nedenfor oppsummerer flere mye brukte legeringsstålkvaliteter, deres nominelle sammensetninger og deres primære bruksområder, spesielt i forhold til legert stålsmiing:

Hva gjør smiing av legert stål forskjellig fra andre former

Når legert stål behandles gjennom smiing - i motsetning til støping, valsing eller maskinering fra emne - viser den resulterende komponenten en fundamentalt annerledes indre struktur. Smiing bearbeider metallet under trykkkraft, enten varmt eller kaldt, som oppnår flere kritiske metallurgiske utfall:

• Kornforfining: Smiingsprosessen bryter ned grovstøpte kornstrukturer til fine, likeaksede korn. Finere korn betyr høyere seighet og bedre tretthetsmotstand. I legert stålsmiing forsterkes dette av kornforedrende elementer som vanadium og niob.
• Kornflytjustering: Når legert stål er smidd til nesten netto form, følger kornstrømmen konturen til delen i stedet for å bli skåret over ved maskinering. Denne retningsbestemte kornstrukturen forbedrer strekkfastheten og utmattelseslevetiden betydelig i den primære spenningsretningen - en kritisk fordel i komponenter som veivaksler, koblingsstenger og flenser.
• Eliminering av indre tomrom: Varmsmiing ved temperaturer typisk mellom 1100°C og 1250°C lukker eventuelle indre porøsitets- eller krympingshulrom som kan ha dannet seg under størkning av den originale barren, noe som resulterer i et homogent, tett produkt.
• Forbedret slagfasthet: Kombinasjonen av finkornet struktur og retningsbestemt fiberstrøm i legert stålsmiing resulterer i Charpy V-notch slagverdier som kan 30% til 50% høyere enn tilsvarende støpegods testet i tverrretningen.

For eksempel kan en AISI 4340-smiing varmebehandlet til en strekkstyrke på 1000 MPa vise en Charpy-slagenergi på over 80 J ved romtemperatur, mens en støping med lignende sammensetning og varmebehandling bare kan oppnå 50–60 J under identiske forhold. Denne forskjellen er ikke bare akademisk - i sikkerhetskritiske applikasjoner avgjør den om en komponent overlever en overbelastningstilstand eller sprekker katastrofalt.

Smiingsprosessen for legert stål – fra bånd til ferdig komponent

Produksjon av høykvalitets legeringsstål krever nøye kontroll av hvert trinn i produksjonsprosessen. Nedenfor er en typisk produksjonssekvens for varmsmidde legeringsstålkomponenter:

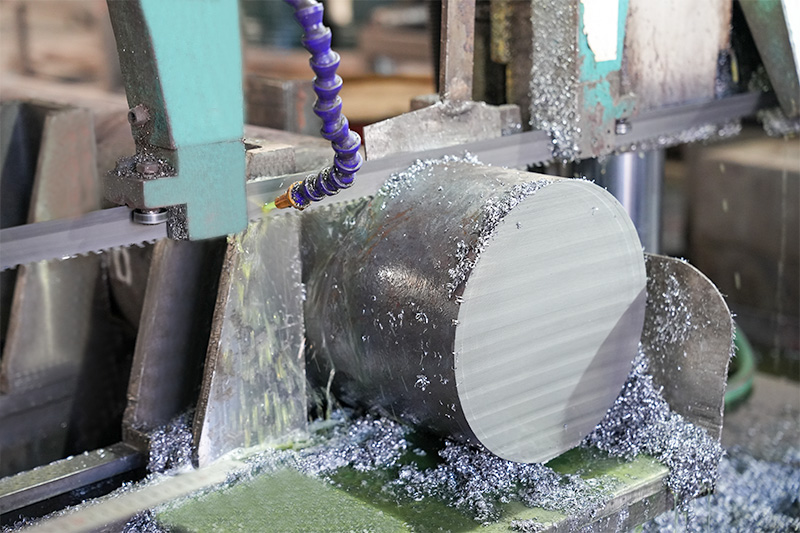

1. Råvarevalg og sertifisering: Legerte stålblokker eller ingots er hentet fra stålprodusenter med dokumentert varmekjemi, som bekrefter at alle legeringselementkonsentrasjoner oppfyller spesifikasjonene. Ultralydtesting av det innkommende emnet er standard praksis for kritiske applikasjoner.
2. Oppvarming: Billets varmes opp i gassfyrte eller elektriske ovner til passende smitemperatur, vanligvis mellom 1100°C og 1250°C for de fleste lavlegerte kvaliteter. Nøyaktig temperaturkontroll forhindrer avkarbonisering av overflatelaget og sikrer jevn plastisitet gjennom tverrsnittet.
3. Smioperasjoner: Avhengig av geometrien og nødvendig kornstrøm, kan emnet være støtt smidd, trukket ut eller presset i lukkede dyser. Store smijern i legert stål - som trykkbeholderflenser som overstiger 500 mm boring - produseres vanligvis på hydrauliske presser fra 2.000 til 10.000 tonn kapasitet .
4. Kontrollert kjøling: Etter smiing forhindrer kontrollert avkjøling - enten i luft, i en ovn eller under isolerende tepper - dannelsen av hard martensitt som kan knekke komponenten eller introdusere restspenninger som er uegnet for etterfølgende varmebehandling.
5. Varmebehandling: De fleste smidninger av legert stål gjennomgår austenitisering, bråkjøling og herding (QT) for å oppnå den endelige spesifikasjonen for mekaniske egenskaper. Austenitiseringstemperaturen, bråkjølingsmediet (vann, olje eller polymer) og tempereringstemperaturen og -tiden er alle kritiske variabler. For eksempel er AISI 4140-smiing beregnet for oljelandrørsgods (OCTG)-applikasjoner typisk herdet mellom 540°C og 650°C for å oppnå den nødvendige balansen mellom styrke og seighet.
6. Ikke-destruktiv testing (NDT): Endelig smiing utsettes for ultralydtesting (UT), magnetisk partikkelinspeksjon (MPI) eller inspeksjon av fargepenetrant (DPI) for å verifisere indre og overflateintegritet før levering.
7. Mekanisk testing og sertifisering: Testringer eller forlengelser smidd integrert med komponenten er maskinert for strekk-, hardhets- og slagtesting. Resultater dokumenteres på en materialtestrapport (MTR) som følger med smiingen til kunden.

Bransjer som i stor grad er avhengige av legert stålsmiing

Etterspørselen etter smiing av legert stål er drevet av bransjer der strukturell integritet er uomsettelig og hvor feil har alvorlige konsekvenser - enten det er økonomiske, miljømessige eller når det gjelder menneskelig sikkerhet. Følgende sektorer er de viktigste forbrukerne:

Olje og gass

Brønnhodeutstyr, juletrekropper, portventiler, flenser og undervannskoblinger er alle rutinemessig produsert som smiing av legert stål. Karakterer som f.eks F22 (2,25 Cr-1 Mo) , F91 (9Cr-1Mo-V), og lavtemperaturkvaliteter som F8 og F44 er spesifisert under ASTM A182 for flenser og beslag som opererer under høyt trykk og forhøyede eller under omgivelsestemperaturer. Kombinasjonen av legeringskjemi og smiingsprosess sikrer at disse komponentene tåler brønnhodetrykk som overstiger 15 000 psi og motstår hydrogenindusert cracking (HIC) i sure servicemiljøer.

Luftfart og forsvar

Landingsutstyrskomponenter, strukturelle flyskrogelementer, motoraksler og våpensystemdeler produseres som legert stålsmiing fra kvaliteter inkludert AISI 4340, 300M (en modifisert 4340 med vanadium- og silisiumtilsetninger) og maraldrende stål. De endelige kravene til strekkfasthet for disse bruksområdene overskrider rutinemessig 1700 MPa , med strenge minimumskrav for bruddseighet. Smiingsprosessen er viktig her fordi ingen støpeprosess kan oppnå den nødvendige kombinasjonen av styrke og seighet på disse nivåene.

Kraftproduksjon

Dampturbinrotorer, generatoraksler, trykkbeholderskall og turbinskiver i både konvensjonelle termiske kraftverk og kjernekraftverk er blant de største og mest krevende smidingene av legert stål. En enkelt stor turbinrotorsmiing kan veie over 100 tonn og krever uker med kontrollert kjøling og varmebehandling etter smiing. Materialer som CrMoV-stål (f.eks. 1Cr-1Mo-0,25V) og nikkel-krom-molybden-vanadium (NiCrMoV)-kvaliteter er spesifisert for deres langsiktige krypemotstand ved damptemperaturer opp til 565 °C og deres motstand mot temperamentskjørhet.

Bil og tungtransport

Bilsektoren bruker smiing av legert stål i utstrakt grad for drivverkskomponenter - veivaksler, koblingsstenger, kamaksler, gir og styreknoker. Medium-karbon legeringskvaliteter som f.eks AISI 4140, 4340 og 8620 er de vanligste valgene. Moderne mikrolegerte smistål (som inneholder små tilsetninger av niob, vanadium eller titan) har fått trekkraft fordi de oppnår tilstrekkelig styrke gjennom kontrollert termomekanisk prosessering uten å kreve en separat herding-og-temperering, noe som reduserer produksjonskostnadene og energiforbruket.

Gruve- og anleggsutstyr

Drivaksler, beltekoblinger for bulldoser, hydrauliske sylinderender og skuffestifter for gruveskuvler og gravemaskiner produseres rutinemessig som store smidninger av legert stål. Disse komponentene opplever høy syklisk belastning kombinert med slitasje og sporadiske sjokkbelastninger. Karakterer som tilbyr høy overflatehardhet etter varmebehandling - vanligvis Brinell-hardhetsverdier på 300 til 400 HB — foretrekkes for slitestyrke, mens tilstrekkelig kjerneseighet opprettholdes for å motstå brudd under støt.

Standarder og spesifikasjoner som regulerer smiing av legert stål

Internasjonale standarder definerer både grensene for kjemisk sammensetning og kravene til mekaniske egenskaper for smiing av legert stål som brukes i regulerte industrier. Kjøpere og ingeniører må forstå hvilken standard som gjelder for deres applikasjon før de spesifiserer et materiale. De mest refererte standardene inkluderer:

• ASTM A182: Standard spesifikasjon for smidde eller valsede legerings- og rustfrie rørflenser, smidde beslag og ventiler for høytemperaturservice. Dekker klassene F5, F9, F11, F22, F91 og mange andre med deres CrMo-betegnelser.
• ASTM A336: Dekker stålsmiing for trykk- og høytemperaturdeler, brukt til kar, ventiler og armaturer i kraftproduksjon og kjemisk prosessering.
• ASTM A508: Bråkjølt og herdet vakuumbehandlet smid av karbon og legert stål for trykkbeholdere - mye brukt i kjernefysiske trykkbeholdere.
• EN 10250: Europeisk standard for smiing av åpent stål for generelle ingeniørformål, med deler som dekker ulegert stål, legert spesialstål og rustfritt stål.
• ISO 9606 og AS 1085: Regionale standarder som regulerer kvalifisering av legert stålsmiing i spesifikke nasjonale markeder.
• NACE MR0175 / ISO 15156: Ikke en smiingsstandard i seg selv, men spesifiserer krav til komponenter av legert stål som brukes i hydrogensulfid (H₂S)-holdige miljøer – inkludert hardhetsgrenser som er kritiske for smiing i olje- og gasssurtjeneste.

For mange kritiske applikasjoner er det ikke tilstrekkelig å spesifisere standarden alene. Tilleggskrav — som f.eks Tillegg S1 (Charpy-testing ved lav temperatur) , ultralydundersøkelse i henhold til ASTM A388, eller PWHT-simuleringstesting — legges til kjøpsordren for å adressere applikasjonsspesifikke risikoer som basisstandarden ikke dekker fullt ut.

Mekaniske egenskaper: Sammenligning av legeringsstål

De mekaniske egenskapene som kan oppnås med smiing av legert stål spenner over et veldig bredt område avhengig av kvalitet, varmebehandlingstilstand og seksjonsstørrelse. Følgende tabell gir representative egenskapsdata for vanlige smidde legeringsstålkvaliteter i bråkjølt og herdet tilstand:

Et viktig konsept for brukere av legert stålsmiing er seksjonsstørrelseseffekt . Ettersom smietverrsnittet øker, avkjøles kjernen av komponenten langsommere under bråkjøling, noe som resulterer i lavere hardhets- og styrkeverdier sammenlignet med overflaten. Dette er preget av herdbarhet - typisk målt ved Jominy-sluttkjølingstesten. Karakterer med høyere herdbarhet (som AISI 4340 versus AISI 4140) opprettholder hardheten mer konsistent over større seksjoner, og det er grunnen til at 4340 er det foretrukne valget for smiing med tunge seksjoner som aksler med stor diameter og tykke skiver.

Varmebehandlingsalternativer for smidde legeringer

Varmebehandling er hvor legeringskjemien til stålet oversettes til de endelige mekaniske egenskapene til smiingen. Ulike behandlingsruter produserer drastisk forskjellige egenskapsprofiler fra samme legert stålkvalitet:

Normalisering

Oppvarming til 870°C–950°C og luftkjøling foredler kornstrukturen og fjerner indre påkjenninger fra smiprosessen. Normalisert legert stålsmiing har moderat styrke og rimelig seighet, men brukes vanligvis ikke i krevende strukturelle applikasjoner der herdede og herdede egenskaper kreves.

Slukking og temperament (QT)

Den vanligste varmebehandlingen for smiing av strukturelt legert stål. Austenitiserende (vanligvis 840°C–880°C for de fleste CrMo-kvaliteter), rask bråkjøling i olje eller vann for å danne martensitt, etterfulgt av herding ved kontrollert temperatur for å dekomponere sprø martensitt til en tøffere temperert martensittstruktur. Tempereringstemperaturen er den primære spaken for å justere styrke-seighetsbalansen - høyere tempereringstemperaturer reduserer styrken, men øker seigheten og duktiliteten.

Gløding

Full gløding (oppvarming over Ac3 og ovnskjøling) gir den mykeste, mest bearbeidbare tilstanden - nyttig for smiing som krever omfattende etterfølgende maskinering før endelig varmebehandling. Spheroidize annealing, brukt for høykarbonlegerte stål som 52100, konverterer karbider til sfæriske partikler, og maksimerer bearbeidbarhet og dimensjonsstabilitet før herding.

Karburering og kasseherding

For gir, kamaksler og lagerløp smidd fra lavkarbonkvaliteter som AISI 8620, introduserer karburering (gass eller vakuum) karbon til overflatelaget til en dybde på typisk 0,8 mm til 2,0 mm , etterfulgt av quenching og lavtemperaturtempering. Resultatet er en hard overflate (60–63 HRC) med en tøff, tretthetsbestandig kjerne – en kombinasjon som er avgjørende for kontaktstressdominerte applikasjoner.

Post-Weld Heat Treatment (PWHT)

Legert stålsmiing som er sveiset inn i fabrikkerte sammenstillinger - spesielt i trykkbeholdere og rørapplikasjoner - krever vanligvis PWHT for å avlaste den varmepåvirkede sveisesonen og gjenopprette seigheten. For CrMo-kvaliteter er PWHT-temperaturer spesifisert nøyaktig i koder som ASME Seksjon VIII, typisk i området på 650°C til 760°C , holdt i minimum tid avhengig av snitttykkelse.

Legert stål vs. karbonstål vs. rustfritt stål — klargjøring av forskjellene

Å forstå hvilken stållegering som spesifiseres krever klarhet i grensene mellom ulike stålkategorier, som ofte forveksles i praksis:

Valget mellom disse kategoriene for en smidd komponent er grunnleggende et ingeniørøkonomisk problem. I de fleste tilfeller tilbyr lavlegert legert stålsmiing den beste balansen mellom kostnader, mekanisk ytelse og bearbeidbarhet. Rustfritt stålsmiing velges bare når korrosjonskravet eller hygienekravet virkelig rettferdiggjør den betydelige kostnadspremien - typisk 3× til 6× materialkostnaden sammenlignet med en lavlegert klasse med sammenlignbar styrke.

Kvalitetskontroll og inspeksjon av legert stålsmiing

Kvalitetssikringsprosessen for smiing av legert stål i sikkerhetskritiske applikasjoner er omfattende og flerlags. Et robust inspeksjonsprogram dekker vanligvis følgende områder:

• Gjennomgang av varmeanalyse: Stålprodusentens øseanalyse og produktanalyse er verifisert mot gjeldende standards sammensetningsgrenser. Kritiske elementer som fosfor og svovel opprettholdes nedenfor 0,025 % og 0,015 % for smid av høy kvalitet, da disse elementene adskiller seg til korngrenser og reduserer seighet.
• Dimensjonell inspeksjon: Smiing kontrolleres mot tegningen på definerte stadier - som smidde dimensjoner, grovmaskinerte dimensjoner og endelige maskinerte dimensjoner - ved bruk av kalibrerte måleverktøy, CMM-utstyr eller 3D-skanning for komplekse geometrier.
• Hardhetstesting: Brinell- eller Rockwell-hardhet måles på smiingen på flere steder etter varmebehandling for å bekrefte jevn respons og bekrefte at egenskapsbåndet er oppnådd. For store smidninger kan det være nødvendig med hardhetsundersøkelser på tvers av tverrsnittet.
• Ultralydtesting (UT): Rettstråle og vinkelstråle UT brukes til å oppdage interne inneslutninger, runder, sømmer eller sprekker som ikke er synlige fra overflaten. For kritiske komponenter kreves 100 % volumetrisk dekning, med avvisningskriterier like stramme som tilsvarende flatbunnshull (FBH) størrelser på 3 mm eller mindre .
• Magnetisk partikkelinspeksjon (MPI): Brukes for å oppdage diskontinuiteter på overflaten og nær overflaten. MPI er spesielt effektiv på legert stål på grunn av sin ferromagnetiske natur, og gir en svært følsom metode for å identifisere smioverflater, slukningssprekker og overflatesømmer.
• Destruktiv testing fra testblokker: Strekkprøver, Charpy-støtprøver og bruddseighetsprøver (der det kreves av spesifikasjonen) er maskinert fra dedikerte testkuponger som har opplevd samme termiske historie som produksjonssmiingen. Prøveresultater dokumenteres i materialtestrapporten (MTR), som utgjør sporbarhetsposten for smiingen.

Tredjepartsinspeksjon av en anerkjent inspeksjonsmyndighet – slik som DNV, Bureau Veritas, Lloyd's Register eller TÜV – er standardpraksis for smiing av legert stål beregnet på atomkraft, offshore eller andre regulerte bruksområder, og gir en uavhengig verifisering av at produsentens prosesser og testresultater oppfyller de angitte kravene.

Nye trender innen legert stål og smiteknologi

Feltet for legert stål og legert stålsmiing er ikke statisk. Flere betydelige utviklinger omformer landskapet for materialvalg, produksjonsmetoder og applikasjonsgrenser:

Mikrolegert (HSLA) smistål

Høyfast lavlegert (HSLA) stål oppnår styrke som kan sammenlignes med bråkjølte og herdede kvaliteter gjennom kontrollert termomekanisk prosessering og mikrotilsetninger av niob ( 0,03 %–0,05 % Nb ), vanadium og titan. I bilsmiing har dette muliggjort eliminering av herding-og-temper-trinnet for koblingsstenger og veivaksler, og redusert energiforbruk, syklustid og forvrengning. Nedbørsherding under kontrollert kjøling gir flytegrenser på 600–900 MPa uten eget varmebehandlingstrinn.

Avansert høyfast stål for vindenergi

Offshore vindturbiner hovedsjakter og planetbærerhus representerer en økende etterspørselssektor for store smiing av legert stål. Disse komponentene krever høy seighet ved temperaturer ned til -40°C kombinert med lang utmattingslevetid under variabel amplitudebelastning. Dedikerte kvaliteter med optimert CrNiMo-kjemi og kontrollert svovelformbehandling (tilsetning av sjeldne jordarter eller kalsium) er utviklet spesielt for å møte 20 års designlevetid kravene til disse applikasjonene.

Simuleringsdrevet smiprosessdesign

Finite element analyse (FEA) programvare som DEFORM, Simufact og QForm brukes nå rutinemessig for å simulere metallflyt, dysefylling, tøyningsfordeling og temperaturutvikling under smiing av legerte stålkomponenter. Dette gjør det mulig for prosessingeniører å optimalisere formgeometri, smisekvens og reduksjonsforhold før den første fysiske utprøvingen, redusere skraphastigheter og forkorte utviklingstidslinjer for komplekse smiing av legert stål. Koblede mikrostrukturmodeller kan også forutsi kornstørrelsesutvikling og fasetransformasjonsadferd under smiing og påfølgende varmebehandling.

Hydrogenlagring og brenselcelleapplikasjoner

Veksten i hydrogenøkonomien driver etterspørselen etter smiing av legert stål som kan motstå hydrogensprøhet - en spesielt utfordrende nedbrytningsmekanisme der atomært hydrogen diffunderer inn i stålgitteret og reduserer duktilitet og bruddseighet. Karakterer med redusert karboninnhold, kontrollert kornstørrelse og temperert martensitt eller bainitiske mikrostrukturer spesifiseres for hydrogentrykkbeholdere og rørledningskomponenter, med bruddmekaniske vurderingsmetoder som brukes for å sette sikre driftsspenningsgrenser.

Velge riktig legert stålkvalitet for en smidd komponent

Å velge riktig legert stålkvalitet for en spesifikk smiapplikasjon krever balansering av flere konkurrerende krav. Følgende sjekkliste gir en strukturert tilnærming til karaktervalg:

• Definer kravene til mekaniske egenskaper: Minimum strekkfasthet, flytestyrke, forlengelse og slagenergi ved designtemperaturen. Disse verdiene, kombinert med passende sikkerhetsfaktorer, bestemmer det nødvendige styrkenivået.
• Bestem seksjonsstørrelsen: Som diskutert krever større seksjoner høyere herdbarhetsgrader for å oppnå gjennomherding. For seksjoner over 100 mm i diameter eller tykkelse er kvaliteter med nikkel- og molybdentilsetninger - som 4340 eller EN24 - generelt foretrukket fremfor enklere CrMo-kvaliteter som 4140.
• Evaluer driftsmiljøet: Er korrosjon, oksidasjon eller hydrogeneksponering en faktor? Høytemperaturservice over 400°C krever vanligvis CrMo- eller CrMoV-kvaliteter. Korrosive miljøer kan kreve overflatebehandling, kledning eller overgang til rustfritt stål hvis korrosjonstilskuddet er uoverkommelig.
• Vurder sveisbarhet og fabrikasjonsbegrensninger: Høyere karbonekvivalenter (CE) øker risikoen for sprekker i sveisen. Hvis smiingen skal sveises, velg en klasse med CE nedenfor 0.45 der det er mulig, eller planlegg for passende forvarming, interpass temperaturkontroll og PWHT.
• Sjekk tilgjengelighet og pris: Premiumkvaliteter som 4340 og EN24 er lett tilgjengelige globalt, mens mer spesialiserte kvaliteter kan ha lengre ledetider og høyere premier. Bekreft tilgjengelighet fra den tiltenkte leverandøren i ønsket størrelse før du spesifiserer.
• Bekreft samsvar med gjeldende kode eller standard: Mange bransjer tillater ikke vilkårlig karaktervalg – den gjeldende designkoden (ASME, EN, DNV, MIL-SPEC) kan begrense de tillatte karakterene. Kontroller alltid at valgt legert stålkvalitet er oppført eller godkjent under gjeldende standard for applikasjonen.

Når disse faktorene blir systematisk evaluert, blir valget av et passende legert stål for smiing av legert stål en veldefinert ingeniørbeslutning snarere enn en gjetning. Investeringen i riktig materialvalg på designstadiet gir konsekvent lavere totale livssykluskostnader, redusert feilrisiko og mer forutsigbar serviceytelse enn å korrigere et dårlig materialvalg i etterkant.
