Hva er Chromoly Steel? Egenskaper, karakterer og smibruk

Hva er Chromoly Steel - Det korte svaret

Kromolystål - også skrevet som krom-moly-, kromoly- eller CrMo-stål - er et lavlegert stål som inneholder krom og molybden som sine primære legeringselementer, sammen med jern og karbon. Den mest brukte karakteren er 4130 , som inneholder omtrent 0,28–0,33 % karbon, 0,80–1,10 % krom og 0,15–0,25 % molybden. Disse tilleggene forvandler vanlig karbonstål til et materiale med dramatisk høyere styrke-til-vekt-forhold, utmerket seighet og enestående sveisbarhet.

Rent praktisk: et kromolystålrør kan bære den samme strukturelle belastningen som et bløttstålrør på omtrent 30–40 % mindre vekt . Det er derfor romfartsrammer, sykkelrammer, rullebur og høyytelses hydrauliske komponenter rutinemessig spesifiserer det. Stålsmiindustrien er sterkt avhengig av kromolykvaliteter fordi legeringen reagerer eksepsjonelt godt på smitemperaturer og påfølgende varmebehandling, noe som gjør det mulig å oppnå strekkstyrker over 1000 MPa i ferdige smidde deler.

Kjemien bak navnet

Begrepet "kromoly" er en sammentrekning av krom og molybden. Begge elementene spiller spesifikke metallurgiske roller som er verdt å forstå hver for seg.

Rollen til Chromium

Krom løses opp i jernmatrisen og danner karbidfaser som øker hardheten og slitestyrken. Det forbedrer også oksidasjonsmotstanden ved høye temperaturer og forbedrer herdbarheten - noe som betyr at stålet kan herdes til større dybder under bråkjøling. Krominnhold i området 0,8–1,1 % (som funnet i 4130/4140-kvaliteter) gir en meningsfull økning i herdbarhet uten å gjøre stålet sprøtt eller vanskelig å sveise.

Rollen til molybden

Molybden er grunnstoffet som skiller kromoly fra enklere kromstål. Selv i små mengder – typisk 0,15–0,25 % – forfiner molybden kornstørrelsen, undertrykker temperamentsprøhet og øker dramatisk stålets krypemotstand (dets evne til å motstå langsom deformasjon under vedvarende belastninger ved høye temperaturer). For bruk i stålsmiing er den kornforedrende effekten av molybden spesielt verdifull fordi den gir en mer jevn mikrostruktur i hele tverrsnittet til et smidd emne.

Vanlige AISI-karakterer på et øyeblikk

AISI/SAE 41xx-serien dekker de mest spesifiserte kromolykvalitetene. Nedenfor er et sammendrag av nøkkelsammensetningene og typiske bruksområder.

Mekaniske egenskaper som definerer ytelse

Chromoly steel sitt rykte er bygget på en kombinasjon av egenskaper som få andre materialer kan matche til sitt prispunkt. Følgende figurer gjelder for 4130 og 4140 i normalisert eller slukket-og-temperert tilstand, som dekker de aller fleste bruksområder i den virkelige verden.

Strekk- og flytestyrke

I glødet tilstand har 4130 en strekkfasthet på ca 670 MPa (97 ksi) og en flytegrense nær 435 MPa. Etter bråkjøling og temperering ved 315°C, stiger disse tallene til omtrent 1.340 MPa strekk og 1.170 MPa utbytte . Dette betyr at det samme stålstykket kan "tunes" over et bredt styrkeområde ganske enkelt ved å justere varmebehandlingsparametere - en fleksibilitet som er sentral for hvorfor stålsmiing forsyningskjeden verdsetter kromoly så høyt. Forfalskere kan levere tilnærmet nettformede emner og la varmebehandleren slå inn endelige egenskaper.

Hardhet

Normalisert 4140 måler vanligvis 197–235 HB. Herdet og herdet til 28–34 HRC gir den utmerket slitestyrke samtidig som den beholder nok duktilitet for dynamisk belastning. Dette området er vanlig for gir og aksler produsert ved varmsmiing etterfulgt av kontrollerte varmebehandlingssykluser.

Tretthetsmotstand

Utholdenhetsgrensen for kromolystål - spenningsnivået under hvilket utmattelsessvikt ikke vil oppstå - er omtrentlig 55–65 % av sin endelige strekkfasthet . For en 4140-komponent varmebehandlet til 1000 MPa UTS, betyr dette en utholdenhetsgrense rundt 580 MPa. Sammenlignbart bløtt stål ved 500 MPa UTS vil ha en utholdenhetsgrense på bare rundt 250 MPa. Denne forskjellen er grunnen til at motorsportkomponenter, landingsutstyr og høysyklus smidde ventilhus nesten utelukkende er kromolys.

Slagfasthet

Charpy V-notch slagverdier for quenched-and-tempered 4140 varierer fra 54 til over 100 J avhengig av tempereringstemperatur. Høyere tempereringstemperaturer ofrer litt styrke, men gir markant bedre seighet – en viktig designavveining i komponenter som må overleve plutselige støtbelastninger, for eksempel smidde fjæringsknoker og drivverksåk.

Chromoly Steel i Stålsmiing Prosess

Stålsmiing er prosessen med å forme oppvarmet metall under trykkkraft - enten via hammer, presse eller rullesmiing - for å produsere deler med raffinert kornflyt som følger konturene til komponenten. Chromoly er en av de foretrukne legeringene for denne prosessen, og det er spesifikke tekniske årsaker til det.

Forfalskning av Chromoly-karakterer

Chromoly-kvalitetene 4130 og 4140 har utmerket smibarhet ved arbeid i området 1150–1230 °C (2100–2250 °F) . Legeringen forblir duktil nok til å fylle formhulrom uten å sprekke, men styrken ved smitemperatur er tilstrekkelig til å tillate presis kontroll av materialstrømmen. Klasse 4340, som bærer ekstra nikkel, er litt mer krevende, men er standardvalget for smiing med stort tverrsnitt der dypherdbarhet er avgjørende.

Molybdenet i alle disse kvalitetene undertrykker kornvekst under høytemperatur bløtlegging før smiing. I vanlig karbonstål vil en holde på 1200°C i en lengre periode føre til at austenittiske korn blir grove, noe som svekker den siste delen. Molybden bremser denne veksten betydelig, noe som gir smibutikker bredere prosessvinduer og mer konsistente metallurgiske resultater på tvers av store produksjonspartier.

Kornflyt og strukturell integritet

En av de viktigste fordelene med stålsmiingsprosessen fremfor støping eller bearbeiding fra stang er etableringen av en kontinuerlig kornstrøm som følger delens geometri. I en smidd koblingsstang, for eksempel, vikler kornstrømmen seg rundt stangens øye og skaft kontinuerlig, mens en maskinbearbeidet del kuttet fra stangmasse bryter disse kornlinjene. Chromolys kombinasjon av styrke og duktilitet gjør at den kan deformeres mye under smiing med lukket dyse uten å sprekke, noe som gjør det mulig å oppnå svært optimaliserte kornstrømningsmønstre i komplekse geometriske deler som veivaksler, styreknoker og turbinskiver.

Varmebehandling etter smiing

Etter smiing normaliseres kromolydeler typisk (luftkjølt fra ~870 °C) for å avlaste smiingsspenninger og produsere en jevn mikrostruktur før maskinering. De endelige mekaniske egenskapene blir deretter satt av bråkjølings- og tempereringssykluser skreddersydd til den spesifikke karakteren og den nødvendige egenskapsprofilen. Den dype herdbarheten som krom bidrar med gjør at selv tykksnittssmiing — opp til 75 mm (3 tommer) eller mer i diameter for 4140 - kan herdes jevnt gjennom seksjonen, ikke bare på overflaten. Dette er umulig med vanlig karbonstål, som er mykt i kjernen av noe tykkere enn ca. 25 mm.

Kaldsmiing av Chromoly

Visse kromolykomponenter - spesielt festemidler, små presisjonsaksler og hydrauliske beslag - produseres ved kald smiing (kald hode eller kald ekstrudering) ved romtemperatur eller litt forhøyede temperaturer under rekrystalliseringspunktet. Kaldsmiing arbeidsherder stålet, og chromolys strekkherdende oppførsel betyr at den ferdige delen kan oppnå strekkstyrker betydelig over 1000 MPa uten ytterligere varmebehandling. Dette gjør kaldsmidde kromolyfester attraktive for romfarts- og bilapplikasjoner der både styrke og vektbesparelser betyr noe.

Bransjer som er avhengige av Chromoly Steel

Kromolystål dukker opp i et overraskende bredt spekter av bransjer. Dens allsidighet stammer fra det faktum at den kan justeres - gjennom valg av legeringer, varmebehandling og formingsprosess - for å møte svært forskjellige kombinasjoner av styrke, seighet og vektkrav.

Luftfart og forsvar

4130 ark og rør har vært standard i flykroppskonstruksjon siden 1930-tallet. Piper Cherokee, for eksempel, bruker 4130 stålrør i flykroppsrammen. Landingshjulsstag, som må absorbere massive dynamiske belastninger ved landing, er vanligvis smidd fra 4340 kromoly fordi kombinasjonen av høy styrke og seighet tolererer de gjentatte støtsyklusene over flyets levetid. Det amerikanske militærets MIL-S-6758 og MIL-S-8503 spesifikasjoner kaller begge 4130 og 4340 for smiing av konstruksjonsstål.

Bil og motorsport

NASCAR-, IndyCar- og Formel 1-forskriftene krever kromoly-rulleburkonstruksjon i de fleste kategorier fordi dens energiabsorberende egenskaper er overlegne bløtt stål ved tilsvarende rørvekt. Utover rullebur, dominerer chromoly den høyytende stålsmiingssiden til bilproduksjon: smidde veivaksler, koblingsstenger, girgir, differensialringgir og drivaksler er nesten universelt 4140 eller 4340 i ytelsesapplikasjoner. En smidd 4340 veivaksel i en motor med høyt turtall kan tåle bøyeutmattingsbelastninger over 800 MPa ved millioner av sykluser - noe en ekvivalent av støpejern eller bløtt stål ikke kunne nærme seg.

Olje og gass

Nedihullsboreverktøy – borekrager, stabilisatorer, subs – er blant de mest krevende stålsmiingsapplikasjonene på jorden. Disse komponentene roterer kontinuerlig i dybden under kombinerte bøynings-, torsjons- og aksialbelastninger, ofte ved høye temperaturer og i korrosive miljøer. AISI 4145H (en herdbarhetskontrollert variant av 4140) er oljeindustristandarden for borekrager nettopp på grunn av dens forutsigbare gjennomherdingsegenskaper, seighet ved lave og høye temperaturer og motstand mot hydrogenindusert sprekkdannelse. En enkelt borekragesmiing kan veie over 3000 kg og må inspiseres ultralyd for å bekrefte homogen mikrostruktur gjennom hele tverrsnittet.

Sykler og menneskedrevne kjøretøy

Sykkelrammer i høykvalitets stål har brukt 4130 kromolyrør siden minst 1970-tallet. Legeringen tillater rammebyggere å tegne tynnveggede rør - noen tur- og veirammer bruker rør med vegger så tynne som 0,6 mm i midten av røret - som ville sprekke under tegning hvis de er laget av vanlig karbonstål. Resultatet er en ramme som kan veie under 1,5 kg samtidig som den gir veidemping som titan og aluminium ikke kan gjenskape. Tilpassede rammebyggere fortsetter å spesifisere 4130 chromoly med dobbel butt, nettopp fordi dens sveisbarhet og svake elastisitet gir en kjørekvalitet som mange syklister anser som overlegen i forhold til stivere materialer.

Tungt utstyr og landbruk

Smidde kromolykomponenter vises i hele landbruks- og anleggsmaskiner: traktoraksler, lastearmer, gravemaskinskuffepinner og hydrauliske sylinderstenger. I disse bruksområdene er valget drevet av behovet for å overleve støtbelastninger fra støtende nedgravde steiner eller hardt underlag. En smidd 4140 lasterarms dreietapp, for eksempel, tåler slagenergier som ville deformert eller knekt en ekvivalent størrelse bløtt stålstift, noe som reduserer maskinens nedetid i felt der utskifting er kostbart og sakte.

Sveising av Chromoly Steel - Hva du trenger å vite

Chromoly kan sveises med TIG (GTAW), MIG (GMAW) og stick (SMAW) prosesser, men det krever mer forsiktighet enn bløtt stål. Den høyere karbonekvivalenten betyr at den er utsatt for hydrogenindusert sprekkdannelse (kaldsprekking) hvis det er fuktighet i den varmepåvirkede sonen eller hvis sveisen avkjøles for raskt.

Forvarmingskrav

For 4130-rør under 3 mm veggtykkelse er forvarming ofte valgfritt ved TIG-sveising med ER80S-D2 eller ER70S-2 fyllstoff. For 4140 eller hvilken som helst kromolyseksjon over ca. 6 mm, forvarming til 175–260 °C (350–500 °F) er standard praksis. Forvarmingen reduserer kjølehastigheten gjennom martensitttransformasjonsområdet, og reduserer gjenværende stress og risikoen for HAZ-sprekker. Unnlatelse av å forvarme sveiser med tunge seksjoner 4140 er en av de vanligste årsakene til forsinket sprekkdannelse i stålsmiingsarbeid.

Utvalg av fyllmetall

For de fleste konstruksjonsapplikasjoner der varmebehandling etter sveising (PWHT) ikke utføres, er ER70S-2 TIG-tråd standardanbefalingen fordi dens lavere styrke reduserer gjenværende spenning i sveiseskjøten. Der sveisen må samsvare med uedelt metallstyrke - som i trykkbærende stålsmiingssammenstillinger - er ER80S-D2 eller til og med ER100S-1 tråd spesifisert, alltid sammenkoblet med forvarming og PWHT. Den mye brukte AWS D1.1 strukturelle sveisekoden og ASME Section IX gir begge detaljert veiledning om prosedyrekvalifisering for 4130 og 4140 sveiseskjøter.

Varmebehandling etter sveising

PWHT for kromolysveisninger innebærer typisk avstressende kl 595–650 °C (1100–1200 °F) i en time per 25 mm snitttykkelse. Dette reduserer gjenværende strekkspenninger, tempererer eventuell hard martensitt som dannes i den varmepåvirkede sonen, og forbedrer seigheten. For komponenter som senere skal varmebehandles til full styrke - for eksempel smidde og sveisede sammenstillinger - er en full normaliserings-, bråkjølings- og tempereringssyklus etter sveising den mest pålitelige tilnærmingen.

Chromoly vs. andre stål — hvor det vinner og hvor det ikke gjør det

Chromoly er ikke det riktige valget for alle applikasjoner. Å forstå hvordan det står opp mot alternativene hjelper deg med å ta bedre valg av materialvalg.

Tabellen fremhever chromolys dominerende posisjon i trekanten styrke-mot-sveisbarhet-versus-smibarhet. Det er sterkere enn bløtt stål med en faktor på to eller mer i varmebehandlet tilstand, men likevel sveisbart og lett smibart - kvaliteter som verktøystål og mange høylegerte kvaliteter ikke kan kreve. Dens svakhet er korrosjonsbestandighet; chromoly må være malt, belagt eller på annen måte beskyttet i utendørs eller våte servicemiljøer. I aggressive korrosjonsmiljøer er rustfrie stålkvaliteter eller belagte alternativer det riktige valget til tross for kostnadsstraff.

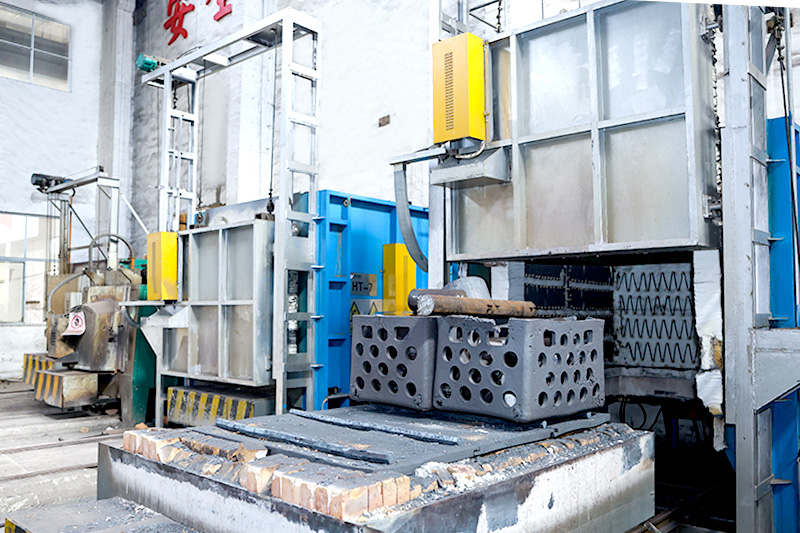

Varmebehandlingsprosesser for Chromoly Steel

Varmebehandling er det som frigjør det fulle potensialet til kromolylegeringer. Det samme stangmaterialet som leveres fra møllen kan bli et mykt, lett maskinert emne eller et strukturelt element med ultrahøy styrke, avhengig av den termiske behandlingen som brukes på det.

Gløding

Full gløding innebærer oppvarming til ca. 855–870 °C, hold for å austenitisere fullstendig, og avkjøl deretter sakte i ovnen. Resultatet er en myk, fullt perlitisk mikrostruktur med hardhet rundt 170–200 HB – ideell for maskinering av komplekse egenskaper før den endelige varmebehandlingen. Stålsmiemner leveres vanligvis i denne tilstanden for å tillate ferdigbearbeiding av gjenger, boringer og slisser før den endelige herde- og tempereringssyklusen.

Normalisering

Normalisering (oppvarming til ~870°C, deretter luftkjøling) gir en finere, mer jevn perlitt enn gløding. Det er standardbetingelsen for levert smidd kromolystav fordi den gir konsistente, forutsigbare egenskaper gjennom hele seksjonen uten tids- og energikostnadene ved kontrollert ovnskjøling. Normalisert 4140 viser vanligvis 229 HB hardhet og 655 MPa strekkfasthet , som er tilstrekkelig for mange strukturelle applikasjoner uten ytterligere behandling.

Slukk og temperament

Q&T-syklusen er arbeidshestens varmebehandling for kromoly. Stålet austenitiseres ved 845–870 °C, bråkjøles i olje eller polymer for å danne martensitt, deretter tempereres i området 175–650 °C for å justere styrke-seighetsbalansen. Lavere anløpstemperaturer gir høyere styrke og hardhet på bekostning av seighet; høyere temperaturer gir tøffere, mer duktile deler med lavere flytegrense. De fleste tekniske spesifikasjonene for smidde kromolydeler retter seg mot en temperert martensittmikrostruktur 28–36 HRC for gir og aksler, eller 38–44 HRC for slitasjebestandige applikasjoner som dyser og verktøykropper.

Saksherding

Kromolykvaliteter med lavere karboninnhold - spesielt 4118 og 8620 (en nikkel-kromolykvalitet) - brukes til karbureringsapplikasjoner der overflaten er beriket med karbon til en dybde på 0,5–1,5 mm. Det karburerte huset kan nå 58–62 HRC, og gir eksepsjonell slitestyrke, mens den tøffe kromolykjernen absorberer støtbelastninger. Girtenner produsert ved denne prosessen kombinerer overflatehardhet som er tilstrekkelig til å motstå pitting og slitasje med en kjerne som er tøff nok til å motstå tretthet ved bøying av tann-rot - en kombinasjon som definerer det moderne girkassen for biler.

Induksjonsherding

Induksjonsherding varmer selektivt bare overflatelaget til en kromolydel ved hjelp av en elektromagnetisk spole, og slukker deretter umiddelbart. Resultatet er en hard overflate (typisk 50–58 HRC for 4140) med en tøff kjerne som beholder den normaliserte eller Q&T-mikrostrukturen. Dette er standardbehandlingen for kromolyaksler, veivaksler og kamaksellapper, der boringen eller akseloverflaten må være hard, men akselkroppen må forbli tøff nok til å overføre dreiemoment uten å sprekke.

Overflatebehandling og korrosjonsbeskyttelse

Chromoly-stål inneholder bare omtrent 1 % krom – langt under minimumskravet på 11 % for rustfri oppførsel – så det korroderer fritt hvis det står ubeskyttet. For de fleste strukturelle bruksområder er følgende overflatebehandlinger standard:

• Sinkfosfat primer epoksy toppstrøk: Standard for smidde komponenter for bilchassis og fjæring. Gir utmerket vedheft og moderat korrosjonsbestandighet til lav pris.
• Svart oksid: Lett korrosjonsbeskyttelse egnet for innendørs mekaniske komponenter. Legger til minimal dimensjonsendring (under 0,001 mm) — viktig for presisjonssmidde deler med små toleranser.
• Hardkrombelegg: Brukes på hydrauliske stenger og sliteflater. Kromtykkelse på 0,05–0,25 mm gir både korrosjonsmotstand og en hard glideflate over 70 HRC-ekvivalenter.
• Elektroløst nikkel: Ensartet belegg uavhengig av geometri — ideell for komplekse smidde ventilhus og beslag der dimensjoner i boringer og gjenger må opprettholdes.
• Kadmiumbelegg (luftfart): Fortsatt spesifisert i mange militære og romfartsapplikasjoner for sin oppofrende beskyttelse og utmerket kompatibilitet med aluminiumsstrukturer. Begrenset i sivile søknader på grunn av miljøbestemmelser.

For olje- og gassverktøy nedihulls, hvor belegg ville bli slitt bort raskt, påføres korrosjonsbestandige overlegg som HVOF wolframkarbid eller strømløs nikkel-fosfor på kontaktflater, mens kromolylegemet er beskyttet kun ved lagring og transport.

Maskinering av Chromoly Steel effektivt

Kromoly i glødet tilstand maskiner godt med standard høyhastighets stål- eller karbidverktøy. I herdet eller normalisert tilstand er det moderat krevende. Viktige maskineringsparametere for 4140 i normalisert tilstand (229 HB) med karbidverktøy er omtrent:

• Svinghastighet: 200–250 m/min (660–820 fot/min)
• Matehastighet: 0,2–0,4 mm/omdreininger for grovbearbeiding
• Kuttdybde: 2–5 mm for grovbearbeiding
• Kjølevæske: Oversvømmelseskjøling med sulfurisert eller klorert skjæreolje anbefales for å redusere oppbygget kant på innsatsen

Herdet kromoly over 45 HRC krever CBN (kubisk bornitrid) eller keramiske innsatser for dreiing. Hard dreiing av induksjonsherdede aksler for å erstatte sylindrisk sliping er nå en vanlig praksis i høyvolums smiing-til-finish-produksjonslinjer, noe som sparer betydelig syklustid når toleranser i IT6–IT7-området er akseptable.

Boring av dype hull i 4140 - vanlig for oljepassasjer i veivaksler og styrestativ - utføres med solid karbid- eller kobolt-HSS-bor med reduserte matehastigheter (omtrent 60 % av de som brukes til bløtt stål) for å håndtere sponevakuering og forhindre arbeidsherding i boreveggen.

Spesifisering av Chromoly Steel — Standarder og kilde

Når du spesifiserer chromoly for ingeniørapplikasjoner, refereres oftest til følgende standarder:

• ASTM A29/A29M: Generelle krav til stålstenger — dekker varmvalsede og kaldbehandlede 4130, 4140, 4150, 4340 i stavform.
• ASTM A519: Sømløse mekaniske rør - den primære spesifikasjonen for 4130 DOM-rør (Druk-over-dorn) som brukes i sykkelrammer og flykonstruksjoner.
• ASTM A322: Stålstenger, legering, standardkvaliteter - refererer til alle 41xx og 43xx kvaliteter med sammensetningskrav.
• AMS 6350 / AMS 6370: SAE Aerospace Material Specifications for 4130 og 4140 – brukes når luftfartssporbarhet er nødvendig.
• ISO 683-2: Internasjonal standard som dekker varmebehandlet legert stål inkludert Cr-Mo-kvaliteter tilsvarende 4130/4140.
• DIN 42CrMo4 / EN 1.7225: Europeiske ekvivalenter til 4140, mye brukt i europeiske forsyningskjeder for stålsmiing for bil- og industrikomponenter.

Ved innkjøp for kritiske bruksområder - spesielt i stålsmiing, trykkbeholdere eller romfartssammenhenger - be alltid om en mølletestrapport (MTR) sertifisering av kjemisk sammensetning og mekaniske egenskaper. Forfalsket eller feilidentifisert legert stål er et dokumentert problem i globale forsyningskjeder, og en MTR fra en akkreditert fabrikk er minimumsgarantien for å motta det som ble bestilt.

Nye bruksområder og fremtidsutsikter

Kromolystål er ikke et materiale fra fortiden. Flere nye bruksområder utvider bruken, spesielt der kombinasjonen av stålsmiingsfordeler og høyt styrke-til-vekt-forhold krysser nye tekniske utfordringer.

Hydrogenlagring og trykkbeholdere

Etter hvert som hydrogenbrenselcelleteknologi modnes, 4130 og 4140 kromoly er kandidatmaterialer for høytrykks hydrogenlagringskar som opererer ved 35–70 MPa. Kombinasjonen av høy styrke (som muliggjør tynne vegger), sveisbarhet (for fabrikasjon) og seighet (for trykksyklustretthet) posisjonerer dem mot dyrere titanlegeringer, selv om motstandsdyktighet mot hydrogensprøhet krever nøye valg av legering og varmebehandling, typisk rettet mot flytestyrker under 690 MPa for å holde seg innenfor hydrogenkompatibilitetsterskelen definert av ASME231.

Komponenter til drivverk for elektriske kjøretøy

Skiftet til elektriske kjøretøy har ikke redusert etterspørselen etter høyfaste smidde stålkomponenter – det har endret lastprofilen. EV-motorer leverer toppmoment øyeblikkelig fra null rpm, og påfører støtbelastninger på girkassekomponenter som overgår de fra konvensjonelle forbrenningsdrivlinjer. Smidd kromoly gir og aksler, med sin raffinerte kornflyt og dype herdbarhet, er godt egnet til denne etterspørselsprofilen. Flere store Tier 1-billeverandører har rapportert økte spesifikasjoner på 4340 kromoly i enkelttrinns EV-reduksjonsgirsett sammenlignet med flertrinns girkassene de erstatter i kjøretøyer i tilsvarende kraftklasse.

Additive Manufacturing Hybrid-prosesser

Directed energy deposition (DED) additiv produksjon ved bruk av 4130 og 4140 kromoly wire eller pulver råmateriale utvikles aktivt for reparasjon av høyverdi smidde komponenter - spesielt i romfart og oljefeltverktøy. Evnen til å deponere materiale nøyaktig der det er slitt eller skadet, deretter maskinere til endelig dimensjon og lokalt varmebehandle, forlenger levetiden til dyre smidde deler som ellers ville blitt kassert. Forskningsgrupper ved flere universiteter har vist at DED-avsatt 4140 lag kan oppnå mekaniske egenskaper innenfor 10–15 % av smidd smidt materiale etter passende varmebehandling.
