Hvordan er stål smidd? Prosess, teknikker og applikasjoner

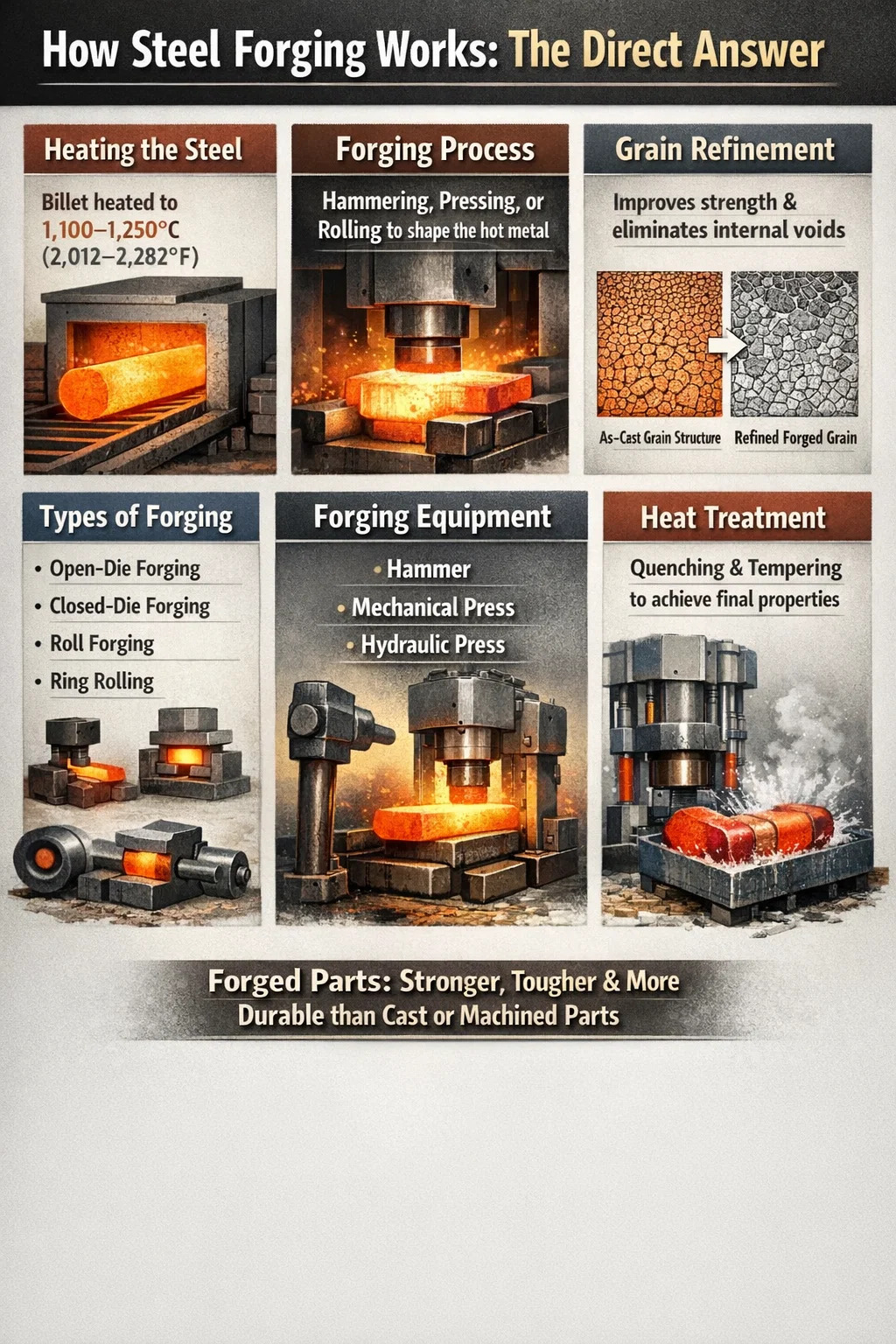

Hvordan stålsmiing fungerer: Det direkte svaret

Stålsmiing er prosessen med å forme stål ved å påføre trykkkraft - enten gjennom hamring, pressing eller rulling - mens metallet varmes opp til en temperatur som gjør det plastisk og brukbart, men ikke smeltet. Resultatet er en del med overlegne mekaniske egenskaper sammenlignet med støpte eller maskinerte komponenter, fordi smiingsprosessen foredler den indre kornstrukturen og eliminerer indre tomrom.

Rent praktisk varmes en stålemne eller ingot til mellom 1100°C og 1250°C (2012°F til 2282°F) for varmsmiing - den vanligste industrielle metoden - deretter plassert under en presse eller hammer som deformerer den til ønsket form. Den formede delen blir deretter avkjølt under kontrollerte forhold og ferdigbehandlet gjennom maskinering, varmebehandling eller overflatebehandling.

Dette er ikke en enkelt teknikk, men en familie av relaterte prosesser. Avhengig av delens geometri, produksjonsvolum, nødvendige toleranser og materialkvalitet, velger produsenter mellom smiing med åpen dyse, lukket dyse (avtrykksform) smiing, rullesmiing, ringvalsing eller isotermisk smiing. Hver av dem gir forskjellige avveininger mellom materialutnyttelse, formkostnad, dimensjonsnøyaktighet og oppnåelig kompleksitet.

Råmaterialet: Velge riktig stål for smiing

Ikke alle stålkvaliteter smir på samme måte. Karboninnholdet, legeringselementene og rensligheten til smelten påvirker hvordan materialet flyter under trykk og hvilke egenskaper den ferdige delen oppnår. Smibare stål er bredt gruppert som følger:

• Lavkarbonstål (0,05–0,30 % C): Meget duktil og lett å smi; brukes til strukturelle deler, bolter og aksler som ikke krever ekstrem hardhet.
• Stål med middels karbon (0,30–0,60 % C): Smiingsindustriens arbeidshest; kvaliteter som AISI 1040 og 4140 brukes til veivaksler, koblingsstenger, gir og aksler.
• Høykarbonstål (0,60–1,00 % C): Hardere og sterkere, men mer følsom for sprekker under smiing; brukes til fjærer, skinner og skjæreverktøy.
• Legert stål (4000, 8000-serien): Tilsetninger av krom, molybden, nikkel og vanadium forbedrer herdbarhet og seighet; vanlig i romfart og tunge maskiner.
• Rustfritt stål (300- og 400-serien): Krev høyere smitrykk og tettere temperaturkontroll; brukes i kjemiske, matforedlings- og medisinske applikasjoner.

Smimaterialet kommer som runde stenger, emner kuttet fra valset stangmateriale, eller blokker for svært store deler. Billetvekt for bilkomponenter varierer vanligvis fra 0,5 kg til 30 kg , mens store industrielle smidninger - som turbinaksler eller trykkbeholderflenser - kan starte fra ingots som veier flere tonn.

Oppvarming av stål: temperatur, ovner og skalakontroll

Oppvarming er der smiprosessen faktisk begynner, og den er langt mer kontrollert enn bildet av en glødende stang trukket fra en brann tilsier. Å få feil temperatur - selv med 50 °C - kan bety sprukket smiing, overdreven slitasje på formene eller deler som ikke inspiseres.

Smiing temperaturområder etter ståltype

Industrielle smiovner er gassfyrte roterende ildovner, skyveovner eller induksjonsvarmesystemer. Induksjonsoppvarming har blitt dominerende for høyvolumproduksjon av mindre emner fordi den varmer opp en 50 mm diameter emne til smitemperatur i under 60 sekunder , eliminerer overflateskalering nesten helt, og bruker omtrentlig 30–40 % mindre energi enn tilsvarende gassovnssystemer.

Avleiring - jernoksidlaget som dannes på overflaten under oppvarming av gassovn - er et vedvarende problem. Hvis avleiring presses inn i deloverflaten ved dysekontakt, skaper det overflatedefekter som krever ytterligere maskinering eller forårsaker avvisning. Høytrykksvannavkalkingsstråler som opererer kl 150–200 bar er standard på presslinjer for å sprenge avskallinger umiddelbart før emnet går inn i dysen.

Åpen smiing: Fleksibilitet for store og tilpassede deler

Åpen smiing - også kalt fri smiing eller smedsmiing - bruker flate, V-formede eller enkle konturer som ikke omslutter arbeidsstykket. Operatøren eller det automatiserte systemet roterer og reposisjonerer emnet mellom hvert presseslag, og jobber det gradvis til ønsket form. Denne teknikken gir smiebutikken enorm fleksibilitet: et enkelt sett med flate dyser kan produsere et hvilket som helst antall forskjellige delformer ganske enkelt ved å endre hvordan arbeidsstykket manipuleres.

Åpen smiing er den foretrukne metoden for deler som er for store for lukkede dyser - turbinrotoraksler, skipspropellaksler, store flenser, trykkbeholderskall og møllevalser. Deler produsert på denne måten kan veie fra noen få kilo opp til flere hundre tonn . Pressen på 300 MN hos China's Second Heavy Industry Group er en av de største i verden, i stand til å smi titan- og stålkomponenter til kjernekraftverk og flystrukturer.

Prosesssekvensen for en stor aksel ser vanligvis slik ut:

1. Ingot støpes og får stivne; de øverste (stige) og nederste (rumpe) seksjonene med segregering og hulrom kuttes av, og fjerner opptil 20–25 % av den opprinnelige blokkvekten .
2. Gjenværende ingot blir oppvarmet og opprørt (komprimert aksialt) for å bryte ned den støpte kornstrukturen og lukke indre hulrom.
3. Emnet trekkes ut (forlenget) under pressen, og roterer trinnvis mellom slagene for å bearbeide materialet jevnt.
4. Flere gjenoppvarminger er nødvendig for store stykker for å opprettholde arbeidstemperaturen over grensen for ferdigsmiing.
5. Den grove smiingen er grovbearbeidet for å fjerne ujevnheter i overflaten og kontrolleres ultralyd for indre defekter.

Materialutnyttelsen i smiing med åpen form er lavere enn i arbeid med lukkede dyse - vanligvis 60–75 % av startblokkens vekt havner i ferdig smiing. Resten fjernes som beskjærings-, skala- og maskinvare. Til tross for dette, for svært store deler eller engangsdeler, gjør de lave dysekostnadene open-die til det eneste økonomisk levedyktige alternativet.

Smiing med lukket form: presisjon og høyvolumsproduksjon

Smiing med lukket form - også kalt inntrykkssmiing - bruker matchede øvre og nedre formhalvdeler som inneholder det nøyaktige negative inntrykket av den ferdige delen. Når pressen lukkes, fyller den oppvarmede stålstangen dysehulrommet og får den nøyaktige formen til avtrykket. Overflødig metall presses ut i en tynn ring kalt flash, som senere trimmes av.

Dette er den dominerende metoden for høyvolumproduksjon av strukturelle og mekaniske komponenter: koblingsstenger til biler, styreknoker, hjulnav, flyvinger og håndverktøy. Moderne lukket formsmiing oppnår dimensjonelle toleranser på ±0,5 mm eller tettere på mellomstore komponenter, noe som reduserer nedstrøms maskinering betydelig sammenlignet med støping.

Multi-Stations Die Sequence

Komplekse deler blir sjelden smidd til endelig form i et enkelt slag. Dyseblokken er delt inn i flere avtrykksstasjoner arrangert i rekkefølge:

• Fullstendig inntrykk: Omfordeler metall i lengderetningen, og reduserer tverrsnittet på bestemte punkter.
• Kantinntrykk: Samler metall i bestemte soner og former tverrsnittsprofilen grovt.
• Blokkerinntrykk: Forformer arbeidsstykket til en form som ligner den siste delen, men med større radier og mer trekk.
• Etterbehandlerinntrykk: Bringer delen til endelig geometri, og danner fine detaljer og stramme radier. Flash genereres her.

For en typisk bilkoblingsstang i AISI 4140 tar hele sekvensen - fra innsetting av emnet til å trekke ut den flash-trimmede smiingen - under 30 sekunder på en moderne mekanisk presse vurdert til 25 000 til 40 000 kN. En enkelt smilinje kan produsere 600 til 1200 koblingsstenger i timen .

Flash og materialutnyttelse

Flash representerer vanligvis 10–20 % av emnevekten i konvensjonell smiing med lukket form. Blinkfri smiing – en variant der dysen er helt lukket og emnevolumet er nøyaktig tilpasset hulrommet – kan eliminere dette avfallet, men krever svært nøyaktig emnepreparering og høyere pressekrefter. Den brukes til deler som giremner og lagerringer der materialkostnadsbesparelser rettferdiggjør den ekstra kompleksiteten.

Rullsmiing og ringvalsing: Spesialiserte formingsmetoder

Utover de to hovedformsmiingskategoriene er flere spesialiserte stålsmiingsprosesser verdt å forstå fordi de dominerer spesifikke produktkategorier.

Rullsmiing

Ved valsesmiing passerer den oppvarmede barren mellom to motroterende valser med formede spor maskinert inn i overflatene. Når emnet passerer gjennom, reduserer rullene tverrsnittet og forlenger det, og fordeler metall i det nøyaktige mønsteret som trengs for neste smioperasjon. Rullsmiing er mye brukt som et forhåndsformingstrinn før smiing med lukket form av langstrakte deler som koblingsstenger og bladfjæremner. Det forbedrer materialfordelingen og reduserer antallet avtrykk med lukkede dyse som kreves, og reduserer slitasje og syklustid.

Ringrulling

Ringvalsing produserer sømløse ringer ved å stikke hull i et skiveformet smiemne og deretter utvide det mellom en drevet hovedrull og en tomgangsrull mens flate aksiale ruller kontrollerer ringhøyden. Resultatet er en sømløs ring med en kontinuerlig flytende kornstruktur rundt sin omkrets - en betydelig strukturell fordel i forhold til ringer kuttet fra plate eller fremstilt ved sveising.

Valsede ringer spenner fra små lagerløp som veier under 1 kg til massive vindturbinflenser og atomreaktorfartøyflenser med utvendige diametere som overstiger 8 meter og vekter over 100 tonn . Luftfartsindustrien er sterkt avhengig av ringvalsede titan- og stålkomponenter for jetmotorhus, rammer og skott.

Kald og varm smiing: Arbeider stål under rød varme

Varmsmiing er ikke det eneste alternativet. Kaldsmiing - utført ved eller nær romtemperatur - og varmsmiing - vanligvis kl 650–900°C for stål – tilbyr forskjellige kombinasjoner av overflatefinish, dimensjonsnøyaktighet og mekanisk ytelse.

Kald smiing

Kaldsmiing av stål er avhengig av arbeidsherding: ettersom metallet deformeres plastisk, øker dets dislokasjonstetthet og det blir stadig sterkere. Deler produsert ved kald smiing kan oppnå overflatebehandling på Ra 0,4–1,6 µm og dimensjonstoleranser strammere enn ±0,05 mm uten maskinering. Høyvolumproduksjon av bolter, muttere, skruer og kaldformede giremner er primære bruksområder.

Begrensningen er de store kreftene som kreves. Kaldsmiing av et lavkarbonstål krever strømningsspenninger på 500–800 MPa , sammenlignet med 80–150 MPa for samme materiale ved varme smitemperaturer. Dies slites raskt, og stålet må typisk glødes og smøres på nytt (ofte med fosfat-såpesystemer) mellom trinnene for flerpassformingsoperasjoner.

Varm smiing

Varmsmiing sitter mellom varmt og kaldt med tanke på både temperatur og utfall. Ved mellomtemperaturer reduseres strømningsspenningen sammenlignet med kaldbearbeiding – noe som reduserer pressetonnasjekravene – mens overflatekvalitet og dimensjonspresisjon er mye bedre enn varmsmiing fordi mindre avleiringer og termisk krymping er mindre. Varmsmiing brukes i økende grad for presisjonsgir og CV-leddkomponenter i drivverket for biler, der kombinasjonen av nøyaktighet i nesten nettform og god overflateintegritet reduserer de totale produksjonskostnadene sammenlignet med sekvenser med varmsmiing og deretter maskin.

Smiutstyr: Hammere, mekaniske presser og hydrauliske presser

Maskinen som leverer smikraften former økonomien, kapasiteten og utgangshastigheten til operasjonen like mye som dysedesignen gjør. Tre hovedmaskintyper dominerer industriell stålsmiing:

Smihammere

Hammere leverer energi ved å slippe eller kjøre en ram nedover med høy hastighet. Deformasjonsenergien er den kinetiske energien til den bevegelige rammen. Gravity drop hammere er den enkleste typen; krafthammere bruker damp, trykkluft eller hydraulisk trykk for å akselerere stemplet, og når slagenergier fra 5 kJ til over 1000 kJ for store dobbeltvirkende damphammere. Hammere er godt egnet til smiing av komplekse former fordi flere raske slag kan bearbeide materialet gradvis. Den høye tøyningshastigheten for hammerslag betyr også mindre dysekontakttid og lavere termisk belastning.

Mekaniske smipresser

Mekaniske presser bruker en svinghjulsdrevet eksentrisk sveiv for å konvertere rotasjonsenergi til et enkelt ramslag per omdreining. Kapasitetene varierer fra 5 000 kN til 125 000 kN . Deres faste slag og forutsigbare ramposisjon gjør dem ideelle for multi-impression lukket-dyse arbeid med stram dimensjonal repeterbarhet. En 63 000 kN mekanisk presse - en vanlig størrelse for tunge bilsmiing - kjører vanligvis kl. 40–80 slag i minuttet , noe som muliggjør svært høye produksjonshastigheter.

Hydrauliske smipresser

Hydrauliske presser genererer kraft gjennom høytrykksvæske som virker på en sylinder. I motsetning til mekaniske presser, kan de holde full tonnasje gjennom hele slaget og kan programmeres med komplekse ramhastighets- og kraftprofiler. Dette gjør dem essensielle for isotermisk smiing av romfarts superlegeringer, der langsomme tøyningshastigheter er nødvendige for å unngå adiabatisk oppvarming og sprekker, og for svært store operasjoner med åpen dyse. Verdens største smipresser — inkludert 750 MN trykk på VSMPO-AVISMA i Russland - er hydrauliske.

Hva skjer med kornstrukturen under stålsmiing

Den mekaniske overlegenheten til smiing fremfor støpegods kommer direkte fra hva smiing gjør med stålets indre mikrostruktur. Å forstå dette forklarer hvorfor smiing er spesifisert for kritiske bruksområder, selv når de koster betydelig mer.

Støpt stål inneholder en grov, dendritisk kornstruktur med kjemisk segregering mellom korngrenser og indre krympehull eller porøsitet. Når dette materialet er smidd, skjer flere ting samtidig:

• Kornforfining: Store støpte korn brytes opp ved plastisk deformasjon og rekrystalliseres deretter til mindre, mer ensartede likeaksede korn under og etter varmbearbeiding. Mindre korn betyr bedre seighet og utmattelsesstyrke.
• Ugyldig stenging: Innvendig porøsitet og mikrokrymping komprimeres og sveises lukket av trykkspenningene fra smiing, spesielt ved flerpassasjer med åpen dyse med høye reduksjonsforhold.
• Fiberstrøm: Ikke-metalliske inneslutninger og karbidstrenger er forlengede og på linje med metallstrømmens retning, og skaper et kornstrømningsmønster. Når smidysen er utformet på riktig måte, følger denne fiberstrømmen delens kontur, og kornstrømningslinjene løper parallelt med spenningsaksen under bruk – noe som forbedrer utmattelsesmotstanden betydelig sammenlignet med et maskinert emne hvor strømningslinjene er kuttet gjennom.
• Homogenisering: Gjentatt oppvarming og deformasjon fordeler legeringselementer mer jevnt, og reduserer komposisjonsgradientene som svekker støpte strukturer.

En godt smidd stålkomponent kan vise seg opptil 40 % høyere utmattelsesstyrke, 20 % høyere strekkfasthet og markant overlegen slagfasthet sammenlignet med en rollebesetning med samme nominelle sammensetning. I applikasjoner som flylandingsutstyr eller veivaksler til biler – der syklisk belastning og sporadiske sjokkbelastninger er designdrivere – er dette ikke marginale gevinster.

Varmebehandling etter smiing: Fullføring av den metallurgiske syklusen

For det meste av smiing av legert stål gir ikke smioperasjonen alene de endelige mekaniske egenskapene som kreves. Varmebehandling etter smiing er trinnet som låser målkombinasjonen av styrke, hardhet og seighet.

Normalisering

Oppvarming til 850–950°C og luftkjøling foredler kornstrukturen og homogeniserer mikrostrukturen etter smiing. Normalisering er ofte spesifisert som en grunnlinjebehandling for smiing av karbon og lavlegert stål før endelig maskinering og er noen ganger den eneste varmebehandlingen som kreves for applikasjoner med lavere ytelse.

Slukk og temperament (Q&T)

For smiing av legert stål med høy ytelse, austenitisering (vanligvis 830–900°C ), bråkjøling i vann, olje eller polymer, og deretter temperering ved 450–680°C er standardruten for å oppnå høy styrke med tilstrekkelig seighet. En AISI 4340 stålsmiing i Q&T-tilstand kan oppnå strekkstyrker på 1 000–1 800 MPa avhengig av tempereringstemperaturen, noe som gjør den egnet for strukturelle komponenter i fly og kraftige drivverkdeler.

Utglødning og stressavlastning

Store smiinger med kompleks geometri kan beholde betydelige restspenninger fra ujevn avkjøling etter smiing. En avspenningsgløding kl 550–650°C — under transformasjonstemperaturen — reduserer gjenværende spenning uten å endre hardheten vesentlig, og forhindrer forvrengning under sluttbearbeiding. Dette trinnet er standard praksis for store ventilhus, dyseblokker og trykkbeholderkomponenter.

Kvalitetskontroll og testing i stålsmiing

Stålsmiing beregnet for kritiske bruksområder gjennomgår et strengt inspeksjonsregime som dekker både overflate- og innvendig kvalitet. De spesifikke testene som kreves avhenger av industristandarden – ASTM, EN, JIS eller kundespesifikke spesifikasjoner – men følgende er bredt brukt:

• Ultralydtesting (UT): Høyfrekvente lydbølger oppdager interne feil - sprekker, tomrom, inneslutninger - som er usynlige på overflaten. Nødvendig for praktisk talt all smiing av romfart, kjernefysisk og trykkutstyr; akseptkriterier er definert etter sone (f.eks. ingen indikasjon som overstiger 2 mm flatbunnet hullekvivalent i boresonen).
• Magnetisk partikkelinspeksjon (MPI): Oppdager overflate- og overflatesprekker i ferromagnetisk stål ved å magnetisere delen og påføre jernholdig partikkelsuspensjon. Standard for sikkerhetskritisk smiing for biler som styreknoker og hjulnav.
• Hardhetstesting: Brinell- eller Rockwell-hardhet målt på maskinerte overflater bekrefter at varmebehandling oppnådde målegenskapsområdet.
• Strekk- og støttesting: Destruktive tester på separat smidde testkuponger – eller fra forlengelser smidd på delen – bekrefter flytestyrke, endelig strekkstyrke, forlengelse og Charpy V-notch slagenergi ved spesifiserte temperaturer.
• Dimensjonell inspeksjon: CMM (koordinatmålemaskin) verifisering av alle kritiske dimensjoner mot ingeniørtegningen, med full sporbarhet av måledata.

Makroetsing-testing – skjæring, polering og etsing av et tverrsnitt av en smiing med en fortynnet syreløsning – avslører kornstrømningslinjene, bekrefter at de følger det tiltenkte mønsteret, og avslører eventuell intern segregering, rør eller sømmer som UT kan savne. Denne testen er vanligvis spesifisert for førsteartikkelkvalifisering av nye formdesign.

Vanlige feil i stålsmiing og deres årsaker

Selv godt kontrollerte smioperasjoner produserer defekte deler. Å gjenkjenne hovedårsaken til hver defekttype er avgjørende for å korrigere prosessen før store mengder skrap samler seg.

Hvor smidde ståldeler brukes: industriapplikasjoner

Stålsmiing finnes i praktisk talt alle bransjer der komponenter må tåle høye påkjenninger, gjentatt belastning eller høye temperaturer. Følgende sektorer står for det store flertallet av den globale smiproduksjonen:

Bilindustri

Bilsektoren forbruker grovt 60 % av all smiing produsert globalt . En typisk personbil inneholder over 250 smidde komponenter: veivaksler, koblingsstenger, kamaksler, girkasser, styreknoker, hjulnav, bremsekalipere, opphengsarmer og CV-leddhus. Skiftet til elektriske kjøretøy endrer blandingen - færre veivaksler og stempler - men øker etterspørselen etter strukturelle deler av batterikabinett og elektriske motoraksler.

Luftfart og forsvar

Luftfartssmiing er underlagt de strengeste material- og prosessertifiseringskravene til enhver bransje. Strukturelle flykroppskomponenter - vingebjelker, flykroppsrammer, landingshjulsstag - og motorkomponenter - kompressorskiver, turbinskiver, aksler - er nesten utelukkende smidd. Et enkelt kommersielle fly med bred kropp inneholder over 1500 smidde deler , mange av dem store aluminiums- eller titanstykker i stedet for stål, men høyfast stålsmiing dominerer i landingsutstyr og aktiveringssystemer.

Olje, gass og kraftproduksjon

Trykkbeholderflenser, ventilhus, rørledningsfittings, brønnhodekomponenter og turbinrotorer er kritiske smiapplikasjoner i energisektoren. Disse delene opererer under høyt trykk, høy temperatur og ofte korrosive miljøer hvor støpeporøsitet ville være en uakseptabel risiko. Store turbinrotorsmiinger for dampkraftverk kan veie over 200 tonn etter siste maskinering og krever måneder med smiing, varmebehandling og testing før levering.

Anleggs- og gruveutstyr

Sporlenker, kjedehjul, skuffetenner, steinbor og konstruksjonsstifter i tungt konstruksjons- og gruveutstyr er avhengig av smidd stål for motstand mot slag og slitasje. De ekstremt høye dynamiske belastningene som disse komponentene ser – en stor gravemaskinskuffetann kan absorbere titusenvis av slagsykluser per skift – gjør den overlegne seigheten til smiing avgjørende for akseptabel levetid.

Moderne utviklinger innen stålsmiingsteknologi

Kjernefysikken i stålsmiing har ikke endret seg - metall flyter fortsatt under trykk når det varmes opp - men teknologien rundt prosessen har utviklet seg betydelig de siste to tiårene.

Finite Element Analysis (FEA) simulering av smiingsprosessen – ved hjelp av programvare som Deform, FORGE eller Simufact – lar ingeniører forutsi metallflyt, tøyningsfordeling, dysespenning og potensielle feilplasseringer før de skjærer en enkelt dyse. Dette har dramatisk redusert antallet test-iterasjoner som kreves for komplekse nye deler, og reduserer utviklingstiden og kostnadene for matrisen med 30–50 % i mange tilfeller.

Servostyrte hydrauliske og servo-mekaniske presser tillate programmerbare ramhastighetsprofiler, som muliggjør varm og isotermisk smiing av materialer som tidligere krevde dedikert utstyr eller som ikke var mulig i det hele tatt i formsmiing. Stemplet kan bremses i kritiske stadier for å kontrollere varmeutvikling og metallstrøm, eller akselereres for å optimalisere syklustiden ved mindre følsomme operasjoner.

Automatiserte smiceller Kombinasjonen av induksjonsvarmer, robothåndtering av emner, multi-akse presseoverføringssystemer og in-line visioninspeksjon har gjort det mulig å kjøre høyt volum lukkede smiingslinjer med minimalt direkte arbeid. En moderne bilsmiing linje kan ha én operatør overvåker fire til seks trykk , med kvalitetsinspeksjon håndtert av laserskanning og maskinsynssystemer på slutten av linjen.

Presisjonssmiing i nesten nettform — å produsere deler så nær den endelige geometrien at maskinering reduseres til en lett etterbehandling kun på funksjonelle overflater — er stadig mer vanlig for bilgir og lagerkomponenter. Denne tilnærmingen reduserer maskineringstiden, forbedrer materialutnyttelsen og bevarer den fordelaktige kornstrømmen som maskinering ellers ville ødelegge på delens overflate.
