Hvordan Case Harden Steel? Metoder, trinn og tips

Hva Case Herding faktisk gjør med stål

Case-herding er en varmebehandlingsprosess som herder den ytre overflaten av en ståldel samtidig som den holder den indre kjernen seig og duktil. Resultatet er en komponent som motstår slitasje og overflatetretthet på utsiden, men som kan absorbere støt og påkjenninger uten å sprekke på innsiden. Denne kombinasjonen er nøyaktig hva stålsmiing og maskinerte komponenter krever i krevende bruksområder som gir, kamaksler, aksler og skjæreverktøy.

Det herdede ytre laget - kalt "case" - varierer vanligvis fra 0,1 mm til over 3 mm i dybden , avhengig av metoden som brukes og eksponeringstiden. Kjernen forblir relativt myk, vanligvis mellom 20–40 HRC, mens dekselet kan nå 58–65 HRC i godt kontrollerte prosesser. Denne to-sone-strukturen er ikke oppnåelig gjennom gjennomherding alene, noe som gjør kasseherding til en distinkt og svært praktisk teknikk i stålsmiing og -produksjon.

Det er verdt å forstå at ikke alle stål reagerer likt på herding. Lavkarbonstål (0,1%–0,3% karbon) er det vanligste herdet fordi kjernene deres forblir formbare etter behandling. Stål med middels karbon kan også behandles, men høykarbonstål er generelt gjennomherdet i stedet, siden kjernene deres allerede er i stand til å oppnå høy hardhet.

De viktigste metodene som brukes til å herde stål

Det er flere etablerte metoder for kasseherding av stål, hver egnet til forskjellige materialer, krav til kassedybde og produksjonsmiljøer. Å velge riktig avhenger av basisstållegeringen, ønsket overflatehardhet, dimensjonstoleranser og tilgjengelig utstyr.

Karburering

Karburering er den mest brukte herdemetoden for stålsmiing av komponenter. Prosessen innebærer å utsette lavkarbonstål for et karbonrikt miljø ved høye temperaturer - typisk 850 °C til 950 °C (1560 °F til 1740 °F) - lenge nok til at karbon kan diffundere inn i overflaten. Når tilstrekkelig karbon har blitt absorbert, bråkjøles delen for å låse fast i den herdede saken.

Det er tre vanlige varianter av karburering:

• Gass karburering: Delen plasseres i en ovn med en karbonholdig gassatmosfære, vanligvis endoterm gass anriket med naturgass eller propan. Dette er den mest kontrollerbare og skalerbare metoden, mye brukt i bil- og stålsmiingsindustrien.
• Pakk karburering: Ståldelen pakkes i en beholder med fast karbonholdig materiale (som trekull blandet med bariumkarbonat) og varmes opp i flere timer. Dette er en lavteknologisk metode som fortsatt brukes i små verksteder eller for uregelmessige former.
• Flytende (saltbad) karburering: Delen senkes i et smeltet cyanidbasert saltbad. Det er raskt og effektivt, men involverer farlige kjemikalier, så det har gått ned i bruk på grunn av miljø- og sikkerhetshensyn.

En typisk gass-karbureringssyklus for å oppnå en 1 mm kassedybde på et lavkarbonstål som AISI 8620 tar det omtrent 8–10 timer ved 930°C. Etter karburering bråkjøles delen i olje eller vann, og tempereres deretter ved 150°C–200°C for å avlaste bråkjølingsspenningene mens overflatehardheten opprettholdes over 60 HRC.

Nitrering

Nitrering introduserer nitrogen i ståloverflaten i stedet for karbon. Den fungerer ved betydelig lavere temperaturer - 480 °C til 590 °C (900 °F til 1095 °F) — som betyr at forvrengningen er minimal og ingen quenching er nødvendig. Dette gjør nitrering spesielt egnet for presisjonskomponenter og ferdige deler der dimensjonsnøyaktighet er kritisk.

Det resulterende tilfellet er grunnere enn karburering (vanligvis 0,1 mm til 0,6 mm ), men overflatehardhetsverdier kan overstige 70 HRC ekvivalent (1100 HV) i legert stål som inneholder nitriddannende elementer som krom, molybden, aluminium og vanadium. Vanlige nitreringskvaliteter inkluderer AISI 4140, 4340 og nitralloy stål.

Gassnitrering bruker dissosiert ammoniakk i en ovn. Plasma (ion) nitrering bruker en elektrisk glødeutladning for å introdusere nitrogen og kan behandle komplekse geometrier mer jevnt. Saltbadsnitrering (ferritisk nitrokarburering) er raskere og forbedrer både slitestyrke og korrosjonsbestandighet.

Induksjonsherding

Induksjonsherding innebærer ikke kjemisk diffusjon. I stedet bruker den elektromagnetisk induksjon for raskt å varme opp overflaten til en ståldel til over dens austenitiserende temperatur, etterfulgt av umiddelbar bråkjøling. Prosessen er ekstremt rask - overflateoppvarming kan forekomme i 1 til 10 sekunder — og produserer en hard martensittisk sak uten å påvirke kjernen.

Denne metoden krever middels karbonstål (0,35 %–0,55 % karbon) eller legeringsstål som allerede har tilstrekkelig karbon til å danne martensitt ved bråkjøling. Det er ofte brukt for aksler, gir, veivaksler og skinnekomponenter i stålsmiing og bilindustrien. Saksdybder varierer vanligvis fra 1 mm til 6 mm avhengig av frekvensen som brukes og oppvarmingstiden.

Høyere induksjonsfrekvenser gir grunnere tilfeller; lavere frekvenser trenger dypere inn. En 10 kHz frekvens kan oppnå en 3–5 mm kasse, mens en 200 kHz frekvens bare kan nå 0,5–1 mm. Hardheten når vanligvis 55–62 HRC på riktig utvalgte stål.

Flammeherding

Flammeherding bruker en direkte oksy-acetylen- eller oksy-propan-flamme for å varme opp ståloverflaten raskt, etterfulgt av vannkjøling. Det er en av de eldste selektive overflateherdingsmetodene og krever ikke noe spesialisert ovnsutstyr. Teknikken fungerer på middels karbon- og legeringsstål og brukes ofte på store eller uhåndterlige deler - for eksempel store smidninger, maskinbaner og kjedehjul - som ikke lett passer inn i ovner eller induksjonsspoler.

Kassedybder med flammeherding spenner vidt fra 1,5 mm til 6 mm , og hardhetsverdier på 50–60 HRC er oppnåelige. Prosessen er imidlertid mindre kontrollerbar enn induksjonsherding, og å oppnå konsistent kassedybde på tvers av komplekse former krever dyktige operatører.

Cyanering og karbonitriding

Karbonitrering introduserer samtidig både karbon og nitrogen i ståloverflaten ved temperaturer på 700°C til 900°C . Det regnes ofte som en hybrid av karburering og nitrering. Tilstedeværelsen av nitrogen reduserer den nødvendige bråkjølingsgraden, reduserer forvrengning og forbedrer herdbarheten. Kasserdybder er generelt grunnere enn full karburering — 0,07 mm til 0,75 mm - og det er mye brukt for tynnseksjonsdeler, festemidler og små gir.

Cyaniding bruker et flytende natriumcyanidbad for å introdusere karbon og nitrogen samtidig. Selv om den er effektiv og rask, har den giftige naturen til cyanidsalter gjort denne metoden stort sett foreldet i de fleste land på grunn av miljøforskrifter.

Trinn-for-trinn prosess for karburering av stål hjemme eller i en butikk

For de som jobber utenfor en industriell setting - i en smedbutikk, en liten maskinverksted eller hjemmesmia - er pakkeoppgassing den mest tilgjengelige metoden. Her er en praktisk gjennomgang av prosessen.

1. Velg riktig stål. Bruk et lavkarbonstål som 1018, 1020 eller A36. Høykarbonstål har ikke godt av å karburere på samme måte. Stålsmiemner laget av lavkarbonkvaliteter er vanlige utgangsmaterialer.
2. Rengjør delen grundig. Fjern all olje, avleiring, rust og forurensning fra overflaten. Forurensninger fungerer som barrierer for karbondifusjon og skaper ujevn dybde.
3. Forbered den karburerende forbindelsen. Bland løvtrekull (knust til 6–12 mm biter) med et karbonatenergiapparat – bariumkarbonat med 10–20 vekt% er tradisjonelt, selv om kalsiumkarbonat (kalksteinspulver) fungerer som et tryggere alternativ. Karbonatet reagerer med karbonmonoksid i beholderen for å produsere CO₂, som går tilbake til CO og opprettholder den karbonrike atmosfæren.
4. Pakk beholderen. Plasser delen i en metallboks eller forseglet beholder (støpejern eller tykt stål). Pakk kullblandingen rundt delen, og sørg for minst 25 mm masse på alle sider. Forsegl lokket med ildfast sement eller brannleire for å minimere gassutslipp.
5. Varm opp i en ovn. Plasser den pakkede beholderen i en ovn og ta den til 900 °C–950 °C (1650 °F–1740 °F) . Oppretthold denne temperaturen i den nødvendige bløtleggingstiden. Som en grov veiledning gir 1 time ved 900°C omtrent 0,25 mm kassedybde; 8 timer gir ca. 1 mm.
6. Sluk delen. Ta delen ut av esken mens den fortsatt er varm, og stopp umiddelbart i olje (motorolje eller herdeolje). Vannslukking er raskere, men øker risikoen for sprekkdannelse. Oljekjøling er egnet for de fleste lavkarbonstål og gir kappehardhet på 58–63 HRC.
7. Temperering etter bråkjøling. Varm opp delen på nytt til 150°C–200°C (300°F–390°F) i 1–2 timer for å avlaste intern stress fra bråkjøling. Dette reduserer sprøhet samtidig som overflatens hardhet opprettholdes. Å hoppe over dette trinnet risikerer mikrocracking.

En ofte brukt felttest for kassehardhet er filtesten: en ny, skarp fil bør skøytes av overflaten uten å skjære seg hvis saken er fullstendig herdet. For mer presis måling er Rockwell hardhetstesting (HRC-skala) eller Vickers mikrohardhetstesting på et tverrsnitt standardmetoder.

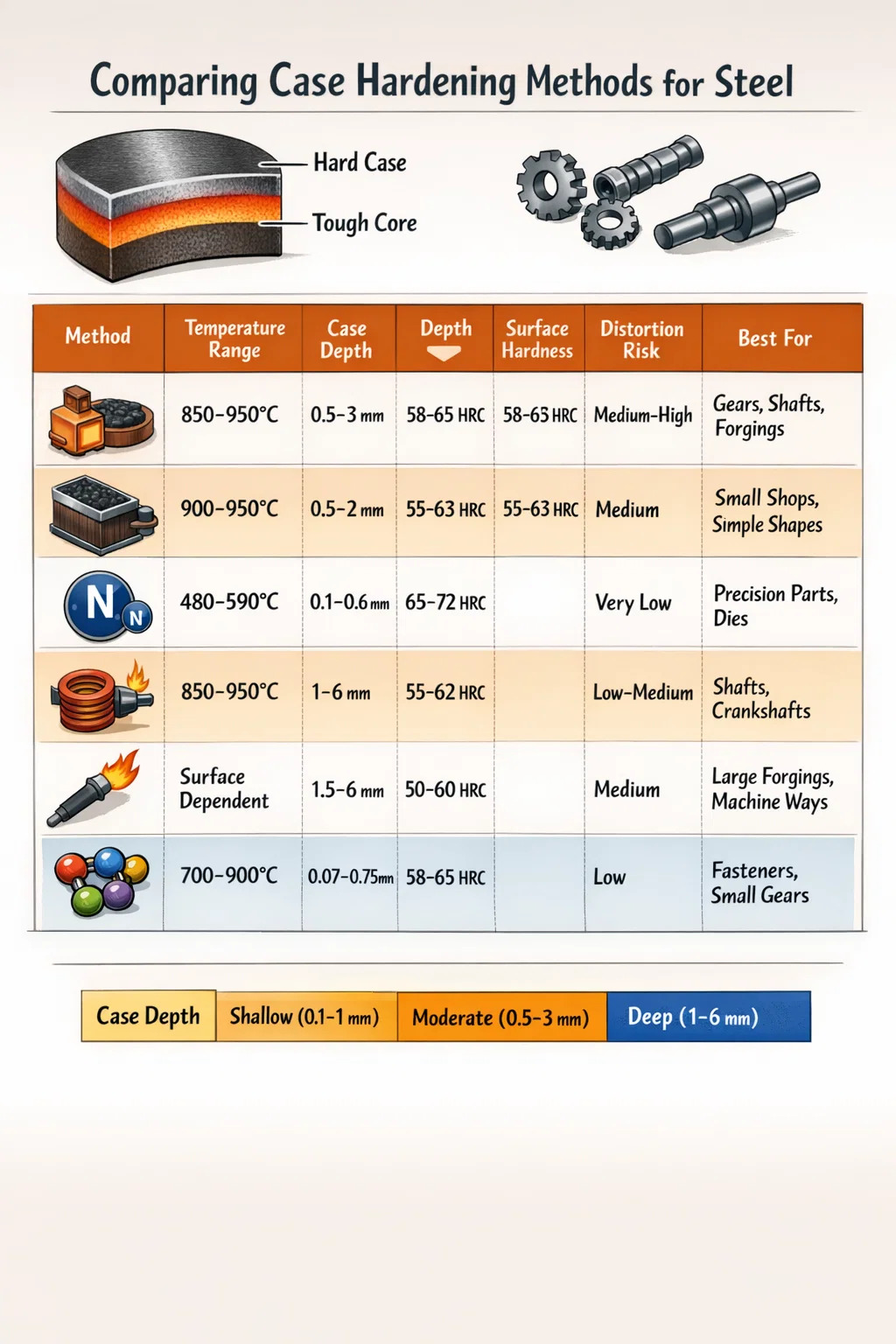

Sammenligning av Case Hardening Metodes: En praktisk oversikt

Tabellen nedenfor oppsummerer de viktigste forskjellene mellom de vanligste herdemetodene for å hjelpe deg med å velge riktig prosess for en gitt applikasjon.

Stålkvaliteter best egnet for kasseherding

Ikke alle stålkvaliteter reagerer på kappeherding på samme måte. Valget av basismateriale påvirker i betydelig grad oppnåelig kassedybde, kjerneseighet og dimensjonsstabilitet etter behandling. I stålsmiingsapplikasjoner er det grunnleggende for delerytelse å matche den riktige kvaliteten til kasseherdeprosessen.

Lavkarbonstål for karburering

• AISI 1018 / 1020: Det vanligste og mest økonomiske valget. Brukes til aksler, stifter og generelle stålsmiingskomponenter der overflateslitasjemotstand er nødvendig, men kostnadene må kontrolleres. Lett å maskinbearbeide før behandling.
• AISI 8620: Et nikkel-krom-molybdenlegert stål som er mye brukt i produksjon av gir og aksel. Den karburiserer pålitelig og tilbyr utmerket kjerneseighet etter varmebehandling, noe som gjør den til en standardkvalitet for stålsmiing av drivverkskomponenter.
• AISI 9310: Brukes i høyytelses romfart og tunge utstyrsapplikasjoner. Tilbyr eksepsjonell kjernestyrke og hylsterherdbarhet på grunn av høyt nikkelinnhold.
• AISI 4118 / 4320: Krom-molybdenkvaliteter med god herdbarhet. Brukes i transmisjonsgir og smiing som krever dypere kassedybder og bedre tretthetsmotstand.

Legert stål for nitrering

• AISI 4140: Et allsidig krom-molybdenstål som reagerer godt på gassnitrering. Brukes ofte til verktøyholdere, spindler og presisjonsaksler i stålsmiingsutstyr.
• AISI 4340: Et høyfast nikkel-krom-molybden legert stål. Etter nitrering oppnår den en utmerket kombinasjon av overflatehardhet og kjerneseighet. Vanlig i romfartssmiing og strukturelle komponenter.
• Nitralloy 135M: Spesielt utviklet for nitrering, inneholdende aluminium som et nitriddannende element. Produserer noen av de høyeste overflatehardhetsverdiene som kan oppnås gjennom nitrering, ofte over 1000 HV.

Medium-karbonstål for induksjon og flammeherding

• AISI 1045: Et mye brukt medium-karbonstål for induksjonsherding. Vanlig i aksler, aksler og landbruksredskapssmiing. Oppnår 55–60 HRC på overflaten etter induksjonsbehandling.
• AISI 4140 / 4340: Også egnet for induksjonsherding ved bråkjøling fra høye overflatetemperaturer. Brukes i veivstifter, smiing av borekrage og tunge ingeniørkomponenter.
• AISI 1060 / 1080: Høyere karboninnhold gjør disse egnet for skinne- og fjærapplikasjoner der flammeherding praktiseres på kontaktflater med høy slitasje.

Hvordan Case Hardening samhandler med Stålsmiing Prosess

I industriell produksjon er herding nesten alltid en operasjon etter smiing. Stålsmiing - enten det er åpen dyse, lukket dyse (avtrykksdyse) eller rullesmiing - foredler kornstrukturen til stålet og justerer kornstrømmen med delens geometri. Denne kornforfiningen forbedrer de mekaniske egenskapene til stålet før noen varmebehandling påføres.

Etter stålsmiing blir deler vanligvis normalisert eller glødet for å avlaste smiingsspenninger, deretter grovmaskinert til nesten endelige dimensjoner. Case-herding påføres på dette stadiet. Sekvensen er viktig: Hvis en del er ferdig maskinert før kappeherding, kan herdeprosessen forårsake mindre dimensjonsendringer (forvrengning) som presser delen ut av toleranse. De fleste produsenter lar sliping eller ferdigbearbeiding være det siste trinnet etter herding.

Ved karburering av smiing bidrar den finkornede strukturen som produseres under stålsmiing til å begrense karbondifusjonsvariabiliteten og støtter en mer jevn kassedybde på tvers av komplekse geometrier. Smiing med tett kornstruktur viser også bedre utmattingsmotstand i kasse-kjerne-overgangssonen, som er der utmattingssprekker vanligvis starter under syklisk belastning.

For eksempel blir girkasser for biler produsert gjennom lukket stålsmiing i 8620 stål rutinemessig karburert til en kassedybde på 0,8–1,2 mm , bråkjølt, temperert og deretter ferdig bakken. Denne kombinasjonen av smiing og karburering produserer komponenter som er i stand til å motstå kontaktpåkjenninger som overskrider 1500 MPa over millioner av lastesykluser – ytelse som ingen av prosessene alene kunne oppnå.

Kontrollerer kassedybde og hardhetskonsistens

Et av de vanligste problemene i tilfelle herding er inkonsistent case dybde. Dette kan forårsake for tidlig overflatetretthet, avskalling eller sprekker under bruk. Flere variabler styrer saksdybdekonsistensen, og kontroll av dem er det som skiller kvalitetsvarmebehandling fra dårlig praksis.

Temperaturuniformitet i ovnen

Temperaturgradienter i en ovn oversetter direkte til variasjon i kassedybde over en batch. Et parti tannhjul behandlet i en ovn med en ±15°C temperaturvariasjon vil se kasusdybdeforskjeller på 10–15 % over lasten. Industrielle gass-karbureringsovner er vanligvis spesifisert for å vedlikeholde ±5°C jevnhet i hele arbeidssonen. Termoelementkalibrering og ovnkvalifisering (i henhold til standarder som AMS 2750 eller CQI-9) er standard praksis i kvalitetskontrollerte varmebehandlingsanlegg.

Karbonpotensialkontroll i gassforkulling

Ved gasskarburering må karbonpotensialet i ovnsatmosfæren reguleres nøye. For høyt karbonpotensial fører til at overflatekarbidnettverk dannes - sprø, platelignende jernkarbider ved korngrensene som reduserer utmattelseslevetiden betydelig. For lavt karbonpotensial resulterer i utilstrekkelig overflatekarbon og en utilstrekkelig hard kasse. De fleste ovnssystemer bruker oksygenprober (shim lager-prober eller lambda-prober) for kontinuerlig å overvåke og justere karbonpotensialet, målretting 0,8 %–1,0 % overflatekarbon for de fleste gir- og akselapplikasjoner.

Slokkingsgrad og armaturdesign

Ujevn bråkjøling er en annen viktig årsak til forvrengning og inkonsekvent hardhet. Deler som kommer inn i bråkjølingen med forskjellige orienteringer, eller hvor bråkjølingsmediet flyter ujevnt rundt delen, vil avkjøles med forskjellige hastigheter og produsere forskjellige mikrostrukturer i forskjellige soner. Riktig utformede armaturer holder delene sikkert under bråkjøling og gir konsistent kjølemedietilgang til alle overflater. Oljetemperaturen under bråkjøling holdes vanligvis på 40 °C–80 °C (100 °F–175 °F) for de fleste bruksområder for stålsmiing — kald olje slukker for hardt, varm olje slukker for sakte.

Inspeksjon etter behandling

Verifikasjon av kappeherdingsresultater gjøres gjennom destruktiv og ikke-destruktiv testing. Destruktiv testing innebærer å kutte et tverrsnitt fra en prøvekupong behandlet med produksjonspartiet, og deretter måle hardhet ved inkrementelle dybder ved hjelp av en Vickers mikrohardhetstester for å generere en hardhetsprofil. Den effektive kassedybden er definert som dybden hardheten faller til 550 HV (omtrent 52 HRC) i henhold til ISO 2639. Ikke-destruktive metoder inkluderer magnetisk Barkhausen-støyanalyse og virvelstrømtesting, som kan oppdage uregelmessigheter i kabinettdybde og overflatehardhet uten å kutte delen.

Vanlige feil i saksherding og hvordan du unngår dem

De fleste saksherdingsfeil i feltet kan spores tilbake til et lite antall unngåelige feil. Å gjenkjenne disse feilene på forhånd – enten du jobber i en produksjonsbutikk eller en liten smie – forhindrer kostbar omarbeiding og avvisning av deler.

• Feil grunnmateriale: Forsøk på å karburere høykarbonstål gir liten fordel og kan produsere sprø karbidnettverk. Bekreft alltid karboninnholdet i basisstålet før du velger en herdemetode.
• Hopp over temperamentet: Bråkjølt stål uten herding er under enorme indre påkjenninger. Deler kan sprekke timer etter bråkjøling hvis de ikke tempereres umiddelbart. Temperer alltid innen noen få timer etter bråkjøling, selv om det bare er en 1-times bløtlegging ved 160°C.
• Ujevn oppvarming før bråkjøling: En del som ikke har en jevn austenitiseringstemperatur når den bråkjøles, vil ha en ujevn mikrostruktur. Sørg for tilstrekkelig bløtleggingstid ved behandlingstemperatur før bråkjøling. Tynne seksjoner trenger kanskje bare 15–20 minutter med bløtlegging; tykk smiing kan kreve en time eller mer.
• Overflateforurensning: Olje, fett eller oksidasjon på delens overflate før karburering skaper døde soner der karbon ikke kan diffundere. Deler må avfettes og lett sandblåses eller rengjøres før bearbeiding.
• Underdimensjonert etui for applikasjonen: Et tynt hus (0,2 mm) på et tungt belastet gir vil bryte gjennom under kontaktbelastning, eksponere den myke kjernen og forårsake rask slitasje eller groper. Tilpass kassedybdespesifikasjonen til kontakttrykket og belastningen komponenten vil se under drift.
• Overkarbonisering: Overdreven tid eller karbonpotensial produserer et tykt, sprøtt hvitt lag av tilbakeholdt austenitt og karbider på overflaten. Dette laget kan flasse, og redusere utmattelsesstyrken dramatisk i stedet for å forbedre den.

Bruksområder der smikomponenter av herdet stål er standard

Saksherding er ikke en nisjebehandling. Den er innebygd i standard produksjonsprosesser på tvers av mange bransjer som er avhengige av stålsmiing for strukturelle og mekaniske komponenter.

• Bilgir og differensialer: Ringgir, pinjonger og solgir i automatgir er smidd av 8620 eller 4320 stål og karburert til kassedybder på 0,9–1,4 mm. Kombinasjonen av overflatehardhet og kjerneseighet håndterer den gjentatte kontaktbelastningen og støtbelastningen til kjøretøyets drivverk over hundretusenvis av kilometer.
• Luftfartskonstruksjonssmiing: Landingsutstyrskomponenter, aktuatoraksler og lagertapper i fly er ofte laget av 4340-stål, nitrert eller karburert for å gi slitestyrke og samtidig opprettholde den høye styrken og seigheten som kreves av luftfartsspesifikasjoner som AMS 6415.
• Gruve- og anleggsutstyr: Sporstifter, bøssinger, skuffetenner og gravemaskinbombolter er smidd av legert stål og kasseherdet for å motstå slitasje fra kontakt med stein og jord. Kassedybder på 2–4 mm er vanlige i disse applikasjonene for å gi holdbarhet under ekstremt tøffe forhold.
• Veivaksler og kamaksler: Veivaksler til biler, ofte smidd av 1045 eller mikrolegert stål, er induksjonsherdet ved akseloverflatene for å oppnå lokal overflatehardhet mens resten av akselen beholder seigheten. Journalhardhet på 55–60 HRC forlenger lagerets levetid betydelig sammenlignet med ubehandlede overflater.
• Håndverktøy og skjæreverktøy: Meisler, stanser og matriser laget av 1020-stål kan pakkes med karburering hjemme for å produsere en hard skjærekant. Dette er en av de eldste bruksområdene for herding og er fortsatt relevant for smeder og verktøyprodusenter som arbeider utenfor industrielle omgivelser.
