Hva er smeltepunktet for stål?
1370°C – 1540°C / 2500°F – 2800°F
Stål smelter ikke ved en enkelt fast temperatur. Fordi stål er en legering av jern og karbon, ofte kombinert med elementer som krom, nikkel, mangan eller molybden, faller smeltepunktet innenfor et område i stedet for på ett eksakt tall. De fleste kommersielle stålkvaliteter begynner å bli flytende et sted mellom 1370 °C og 1540 °C (2500 °F til 2800 °F) , med den nøyaktige verdien skiftende avhengig av den nøyaktige kjemiske sammensetningen av den aktuelle karakteren.
Denne rekkevidden betyr langt utover en nysgjerrighet for metallurger. Støperier bruker det til å sette ovnsmål, produsenter bruker det til å forstå hvor nært deres sveise- eller skjæreprosesser kommer til full flytendegjøring, og ingeniører bruker det til å bedømme hvordan en struktur vil oppføre seg hvis den noen gang blir utsatt for ekstrem varme. En hundre graders svingning i smeltepunktet kan endre ovnens energiforbruk, valg av ildfast foring og til og med stålkvaliteten som er valgt for en spesifikk bruk.
To relaterte termer er verdt å skille tidlig. Den solidus temperatur er der smeltingen begynner, og likvidus temperatur er hvor metallet er helt flytende. Mellom disse to punktene eksisterer stål i en blandet, delvis smeltet tilstand som støperioperatører noen ganger kaller den grøtaktige sonen. Støpe- og hellebeslutninger tas med denne sonen i tankene, siden helling for tidlig risikerer ufullstendig flyt, mens overoppheting sløser med energi og kan fremme kornvekst som svekker sluttproduktet.
Tenk på et praktisk eksempel. En konstruksjonsverksted som skjærer stålplate med en oksy-fuel-brenner arbeider med en flammetemperatur godt over smeltepunktet, og det er grunnen til at den kuttede kanten kort blir flytende og blåses bort av oksygenstrømmen. Et støperi som heller en motorblokk, derimot, varmer metallet med vilje bare en beskjeden margin over likvidustemperaturen, siden overflødig overheting sløser med drivstoff og kan forringe den ferdige støpingen. Den samme fysiske egenskapen, smeltepunktet, driver to helt forskjellige driftsbeslutninger avhengig av prosessen.
Hvorfor varierer stålets smeltepunkt så mye?
Rent jern smelter ved en relativt forutsigbar 1538°C (2800°F). I det øyeblikket karbon og andre legeringselementer introduseres, begynner dette tallet å skifte. Hvert element endrer krystallgitteret til metallet litt annerledes, og den kumulative effekten er det som produserer det brede smelteområdet sett på tvers av stålfamilien.
Karbon
Selv små økninger i karboninnhold senker smeltepunktet merkbart. Å heve karbon fra omtrent 0,05 prosent til 2,0 prosent kan trekke smeltepunktet ned med godt over 100 °C, noe som er grunnen til at verktøystål med høyt karbon smelter generelt ved lavere temperaturer enn bløtt stål med lavt karbon.
Krom
Krom is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
Nikkel
Nikkel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
Mangan
Mangan is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
Molybden
Molybden raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
Silisium
Silisium is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
Spor urenheter har også betydning. Svovel og fosfor, som er til overs fra råmaterialer hvis det ikke er riktig raffinert, kan senke den effektive smelteatferden ved korngrenser og bidra til et fenomen som kalles varm korthet, hvor metallet blir sprøtt og utsatt for sprekker ved høye arbeidstemperaturer selv før det nærmer seg smeltepunktet. Dette er en av grunnene til at moderne stålproduksjon legger så mye vekt på streng kontroll av gjenværende elementnivåer i stedet for bare å spore de primære legeringstilsetningene.
Den praktiske takeawayen for alle som velger materiale er at uttrykket "smeltepunktet for stål" egentlig er en forkortelse for en familie med nært beslektede verdier. To spoler som sitter side om side på et lagergulv, en bløtstål og en høykarbonverktøystål, kan ha smeltepunkter som avviker med godt over 100 grader Celsius selv om begge er korrekt beskrevet som stål.
Smeltepunkter etter ståltype
Tabellen nedenfor grupperer vanlige stålfamilier og smelteområdene som vanligvis er knyttet til hver. Disse tallene gjenspeiler generelle bransjereferanser i stedet for et enkelt fabrikks spesifikasjonsark, så bekreft alltid nøyaktige verdier mot de sertifiserte dataene for en spesifikk varme eller karakter før det blir en del av en kritisk beregning.
| Stål type | Smeltepunkt (°C) | Smeltepunkt (°F) |
|---|---|---|
| Lavkarbon (mildt) stål | 1410 – 1530 | 2570 – 2785 |
| Middels og høykarbonstål | 1410 – 1530 | 2570 – 2785 |
| Rustfritt stål | 1375 – 1530 | 2500 – 2785 |
| Lavlegert stål | ≈ 1432 | ≈ 2610 |
| Høylegert stål | ≈ 1415 | ≈ 2600 |
| Verktøystål | 1400 – 1425 | 2550 – 2600 |
| Konstruksjonsstål | ≈ 1425 | ≈ 2600 |
Legg merke til hvordan verktøystål og konstruksjonsstål sitter litt lavere enn det bredere karbonstålbåndet. Verktøystål har høyere karbon og ekstra legeringselementer som trekker smeltepunktet ned, og strukturelle kvaliteter er formulert for sveisbarhet og seighet i stedet for å tåle de aller høyeste ovnstemperaturene.
Det er også verdt å merke seg at innenfor en enkelt kategori er ikke rekkevidden jevnt fordelt. Et 1020 bløtt stål og et 1095 høykarbonstål er begge teknisk sett karbonstål, men den høyere karbonkvaliteten vil konsekvent sitte mot den nedre enden av båndet mens den slankere kvaliteten sitter mot den øvre enden. Alle som spesifiserer ovnsinnstillinger for en blandet batch av skrap eller lager bør ta hensyn til denne spredningen i stedet for å anta at en enkelt midtpunktstemperatur vil passe likt for hvert stykke.
Hvordan måles smeltepunktet til stål egentlig?
Smeltepunktstall kommer ikke fra gjetting. Metalllurger og materiallaboratorier er avhengige av en håndfull etablerte teknikker for å fastsette solidus- og liquidus-temperaturer for en gitt stålsammensetning.
Differensiell termisk analyse
En liten prøve varmes opp sammen med et inert referansemateriale, og temperaturforskjellen mellom de to spores. Punktet der stålprøven absorberer ekstra varme for å endre fase avslører solidus- og liquidus-punktene nøyaktig.
Optisk pyrometri
I produksjonsovner leser berøringsfrie optiske pyrometre strålingsenergien avgitt av smeltet eller nesten smeltet stål for å estimere overflatetemperaturen uten at en sonde berører metallet direkte, noe som er avgjørende gitt hvor raskt et termoelement ville bli forbrukt av flytende stål.
Nedsenkningstermoelementer
Engangs, offertermoelementsonder dyppes direkte i smeltet stål for en kort lesning. Hver sonde brukes én gang og kastes, siden spissen blir ødelagt av varmen, men avlesningen er svært nøyaktig for den enkeltmålingen.
Fasediagramreferanse
I stedet for å måle en fysisk prøve hver gang, konsulterer ingeniører ofte jern-karbonfasediagrammet og legeringsspesifikke fasediagrammer, som kartlegger hvordan solidus- og liquidus-temperaturer skifter når sammensetningen endres, slik at smelteatferd kan forutsies fra en kjent kjemi.
Produksjonsovner kombinerer typisk flere av disse metodene. Et kontinuerlig optisk pyrometer kan overvåke generelle trender gjennom en varme, mens periodiske nedsenkingstermoelementdip bekrefter den faktiske badtemperaturen ved viktige beslutningspunkter, for eksempel rett før du trykker på ovnen.
Fra ovn til ingot: Hvordan stål faktisk smeltes
Å forstå hvor smeltepunktet spiller inn på tvers av produksjonen hjelper til med å forklare hvorfor tallet behandles som en så kritisk driftsparameter snarere enn et bakgrunnsfakta.
Elektrisk lysbueovn (EAF)
Skrapstål lastes inn i en ildfast foret beholder og smeltes ved hjelp av elektriske lysbuer truffet mellom store grafittelektroder og ladningen. Badetemperaturene presses komfortabelt over likviduspunktet, ofte i området 1600°C til 1700°C, for å sikre full smelting og for å gi tid til raffineringsreaksjoner før tapping.
Grunnleggende oksygenovn (BOF)
Smeltet jern fra en masovn er kombinert med skrap og blåst med høyrent oksygen, som utløser eksoterme reaksjoner som bidrar til å opprettholde de høye temperaturene som trengs for å holde ladningen flytende mens karbon og urenheter oksideres ut.
Induksjonsovn
Vanlig i støperier som produserer mindre partier eller spesiallegeringer, bruker induksjonsovner elektromagnetiske felt for å varme opp ladningen direkte, og tilbyr presis temperaturkontroll som er godt egnet til å treffe et spesifikt overhetingsmål over likviduspunktet.
I alle tilfeller settes målbadtemperaturen med legeringens spesifikke likviduspunkt som gulvet, pluss en overhetingsmargin som gir operatøren arbeidstid for støping, legeringstilsetninger og temperaturtap under overføring til en form eller kontinuerlig støper. For lite overheting risikerer at stålet delvis stivner før det når formen; for mye sløser med energi og kan øke ildfast slitasje.
Smeltepunkt vs strukturell svikttemperatur
~1370–1540°C
Temperaturen hvor stål fysisk går fra fast til flytende. For å nå dette punktet krever en ovn eller en ekstremt intens, vedvarende varmekilde.
~500–600°C
Temperaturområdet der bærende stål begynner å miste nok styrke til at det ikke lenger trygt kan bære den utformede lasten, lenge før metallet er i nærheten av smeltet.
Dette skillet er et av de mest misforståtte punktene om ståladferd. En stålbjelke trenger ikke å smelte for å svikte. Konstruksjonsstål beholder vanligvis bare en brøkdel av flytegrensen ved romtemperatur når det passerer omtrent 500 til 600 °C, og det er grunnen til at brannvernteknikk fokuserer på å holde stål under denne terskelen i stedet for under smeltepunktet. En arkitekt eller ingeniør som designer for brannmotstand jobber med et helt annet tall enn en støperioperatør som heller smeltet stål i en form.
Last endrer også bildet. Et lett belastet element kan overleve høyere temperaturer enn et tungt belastet før det deformeres, så den nøyaktige feiltemperaturen for et gitt konstruksjonselement avhenger av hvor mye vekt det bærer i forhold til dets nominelle kapasitet, ikke på et enkelt universelt tall.
Dette gapet mellom smeltepunkt og funksjonell svikt forklarer også hvorfor stål ofte beskrives som å miste styrke gradvis i stedet for å svikte på en gang. Mellom omtrent 200 °C og 300 °C beholder de fleste karbonstål nesten all sin romtemperaturstyrke. Derfra oppover bøyer styrkekurven seg nedover i en akselererende hastighet, så forskjellen mellom 500 °C og 600 °C betyr mye mer for en strukturell beregning enn det samme ett hundre graders gapet ville nær romtemperatur.

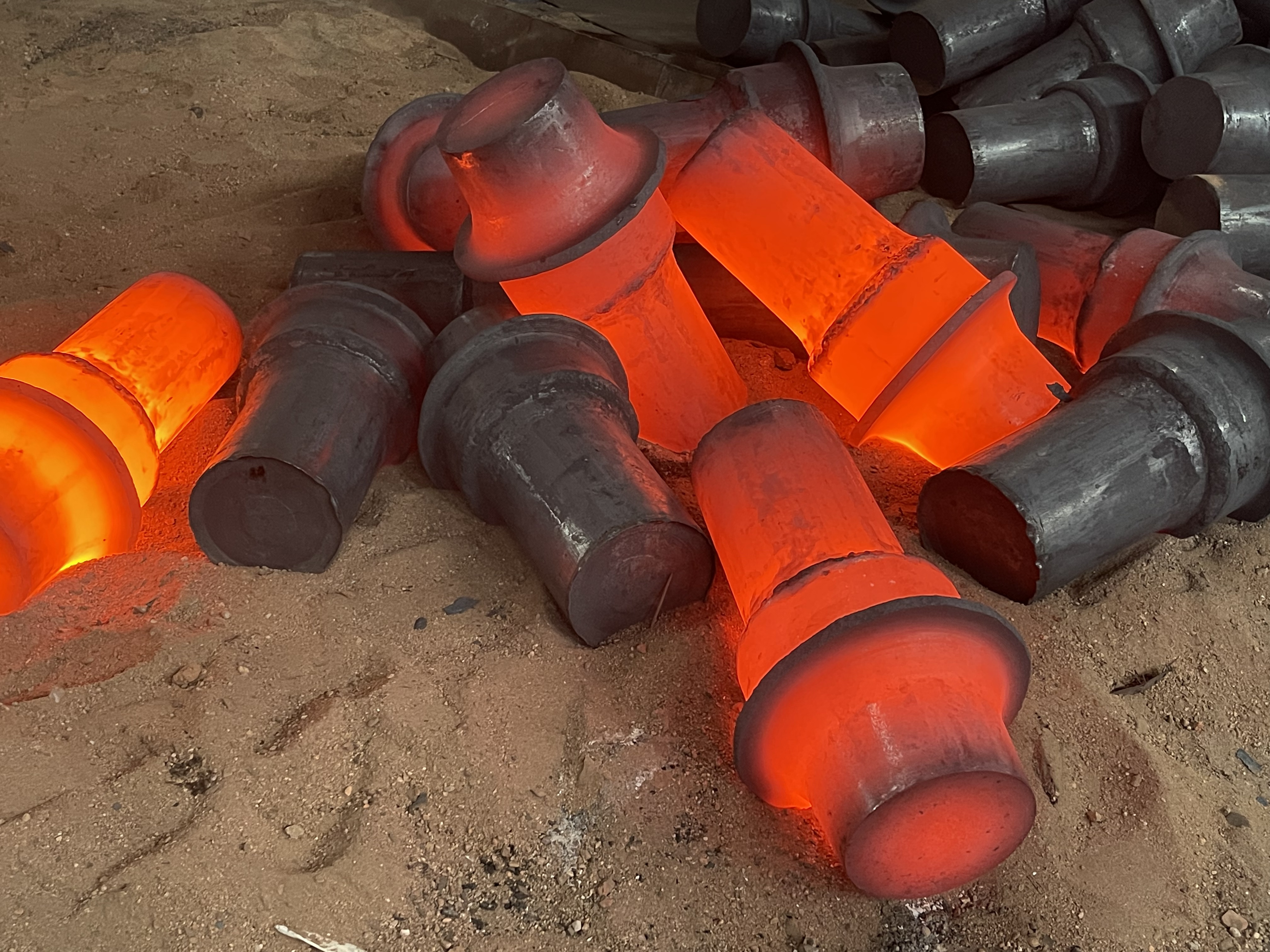

Smeltepunkt for stål i smiing og produksjon
Smeltepunktet er ikke tallet som betyr mest på et smiverksted. Det som betyr noe er smitemperaturvindu , et bånd som sitter komfortabelt under smelteområdet slik at metallet er varmt nok til å omformes ved å hamre eller trykke, men aldri nærmer seg flytende.
Oppvarming av billetten
Stålmateriale varmes opp i en ovn mot det varme arbeidsområdet, vanligvis nevnt rundt 1100 °C til 1250 °C (omtrent 2000 °F til 2300 °F) for mange karbon- og legeringskvaliteter, godt under smelteområdet vist tidligere i denne artikkelen.
Bløtlegging for jevn temperatur
Arbeidsstykket holdes ved temperatur lenge nok til at varme kan trenge jevnt gjennom tverrsnittet, og unngår en situasjon der overflaten er bearbeidbar, men kjernen fortsatt er relativt kald og motstandsdyktig mot deformasjon.
Stålsmiing under press
Hammere, presser eller rulleutstyr omformer det myknede, men fortsatt solide stålet til ønsket form. Å holde seg godt under smeltepunktet holder kornstrukturen intakt og er en del av hvorfor smidde deler er verdsatt for styrke sammenlignet med støpte ekvivalenter.
Kontrollert kjøling
Etter formingen avkjøles delen på en kontrollert måte, noen ganger med påfølgende varmebehandling, for å låse inn de mekaniske egenskapene smiprosessen ble designet for å oppnå.
Å forstå gapet mellom smitemperatur og smeltepunkt forklarer mye om hvorfor smiutstyr er konstruert slik det er. Ovnskontroller, pyrometre og bløtleggingsprosedyrer finnes alle for å holde arbeidsstykket trygt inne i smivinduet. Overskyt vinduet og driv mot smelteområdet, og risikoen for brent stål, grov kornstruktur og sprekker under formingen øker kraftig. Dette er en av grunnene til at erfarne butikker ikke behandler smeltepunktdata som et driftsmål, men som et hardt tak å holde seg unna under enhver varm arbeidsprosess.
Varmsmiing vs kaldsmiing
Mest stålsmiing skjer varmt, i temperaturvinduet beskrevet ovenfor, fordi oppvarmet stål deformeres med langt mindre kraft enn stål ved romtemperatur og rekrystalliserer mens det fungerer, og unngår oppbygging av indre spenninger. Kald smiing, derimot, former stål ved eller nær romtemperatur, og er avhengig av metallets duktilitet i stedet for varme. Kaldsmiing er ikke relatert til smeltepunktdiskusjonen i direkte forstand, men det er verdt å nevne fordi valget mellom varm og kald smiing i seg selv delvis er drevet av hvordan en gitt stålkvalitets egenskaper endres når den nærmer seg, eller holder seg langt unna, dens termiske grenser.
Vanlige feil knyttet til overoppheting under smiing
Når en ovnsoperatør lar lager krype for nær smelteområdet, har en håndfull forutsigbare defekter en tendens til å dukke opp. Kornvekst gir en grov indre struktur som reduserer seighet. Begynnende smelting ved korngrenser, noen ganger kalt brenning, kan permanent skade materialet selv om hoveddelen av stykket aldri blir synlig flytende. Kalkdannelse akselererer når temperaturen stiger, noe som sløser med materiale og kompliserer etterbehandling nedstrøms. Å gjenkjenne disse tegnene tidlig er en del av hvorfor ovnstemperaturkontroll og overvåking fortsatt er et sentralt fokus i smioperasjoner.
Smeltepunkt ved sveising og skjæring sammenlignet med smiing
Sveising og termisk skjæring sitter i motsatt ende av temperaturspekteret fra smiing. Der smiing bevisst unngår smelteområdet, er sveising avhengig av å nå det, i det minste lokalt, for å smelte sammen to stykker stål.
Under buesveising overskrider den umiddelbare sveisebassenget typisk bulksmeltepunktet til basisstålet med en betydelig margin, siden selve lysbuen brenner ved flere tusen grader og lokal overoppheting bidrar til å sikre full fusjon mellom grunnmetallet og fyllmaterialet. Dette er en smal, svært lokalisert hendelse, i motsetning til ovnssmelting hvor hele ladningen bringes til temperatur. Det omgivende basismetallet bare i kort avstand fra sveisebassenget kan fortsatt være nær romtemperatur, og det er grunnen til at sveising introduserer bratte termiske gradienter og hvorfor kontroll av varmetilførsel og kjølehastighet er så sentralt for sveisekvaliteten.
Termiske skjæreprosesser som oksy-fuel-skjæring og plasmaskjæring fungerer på samme måte, og driver et smalt snitt av stål forbi smeltepunktet slik at det kan kastes ut som smeltet slagg, mens den omkringliggende platen forblir stort sett upåvirket strukturelt, bortsett fra en smal varmepåvirket sone.
Hvordan ståls smeltepunkt sammenlignes med andre metaller
Plassering av stål sammen med andre vanlige industrielle metaller bidrar til å sette smelteatferden i sammenheng, spesielt for alle som velger mellom materialer for høytemperaturapplikasjoner.
| Metal | Smeltepunkt (°C) | Smeltepunkt (°F) |
|---|---|---|
| Bly | ≈ 327 | ≈ 621 |
| Sink | ≈ 420 | ≈ 788 |
| Aluminium | ≈ 660 | ≈ 1221 |
| Kobber | ≈ 1085 | ≈ 1985 |
| Rent jern | ≈ 1538 | ≈ 2800 |
| Stål (generelt utvalg) | 1370 – 1540 | 2500 – 2800 |
| Titanium | ≈ 1668 | ≈ 3034 |
| Wolfram | ≈ 3422 | ≈ 6192 |
Stål sitter komfortabelt over aluminium og kobber, noe som forklarer hvorfor aluminium og kobber krever langt mindre ovnsenergi for å smelte og brukes ofte der lavere prosesseringstemperaturer er en fordel. Titan smelter ved en merkbart høyere temperatur enn de fleste stålkvaliteter, og wolfram er i en helt egen kategori, og det er grunnen til at wolfram er valgt for filamenter og komponenter som må overleve ekstrem, vedvarende varme som ville gjøre stål flytende.
Interessant nok er ståls smeltepunkt nær, og i de fleste legeringsformuleringer litt under, det for rent jern. Dette er i samsvar med det generelle metallurgiske prinsippet om at legering av et element nesten alltid senker smeltepunktet i forhold til det rene basismetallet, et mønster som gjelder for de fleste vanlige legeringssystemer, ikke bare stål.
Vanlige misoppfatninger om ståls smeltepunkt
Stål har ett eksakt smeltepunkt, på samme måte som vann fryser ved nøyaktig null grader Celsius.
VirkelighetenStål er en legering, så det smelter over et område definert av solidus- og liquidus-temperaturene, som skifter med sammensetningen i stedet for å sitte på ett fast tall.
En stålkonstruksjon blir først farlig når den begynner å smelte.
VirkelighetenKonstruksjonsstål mister en stor andel av sin bæreevne rundt 500 °C til 600 °C, hundrevis av grader under smelteområdet, så risikoen for feil øker lenge før metallet er i nærheten av væske.
Rustfritt stål har alltid et høyere smeltepunkt enn vanlig karbonstål fordi det er et førsteklasses materiale.
VirkelighetenDe to områdene overlapper hverandre betydelig, og avhengig av de nøyaktige kvalitetene som sammenlignes, kan noen karbonstål ha et høyere smeltepunkt enn noen rustfrie kvaliteter.
Smiing krever oppvarming av stål nær smeltepunktet for å gjøre det mykt nok til å forme.
VirkelighetenSmiing holder seg bevisst godt under smelteområdet, typisk 100°C til 300°C lavere, siden arbeid for nær flytende skader kornstrukturen og øker risikoen for sprekker.
Ofte stilte spørsmål
Hvilken temperatur smelter stål ved i Celsius?
De fleste kommersielle stålkvaliteter smelter et sted mellom 1370 °C og 1540 °C, med det nøyaktige tallet avhengig av karboninnhold og tilstedeværelsen av andre legeringselementer som krom, nikkel eller mangan.
Hvilken temperatur smelter stål ved i Fahrenheit?
I Fahrenheit oversetter det samme området til omtrent 2500 °F til 2800 °F, igjen skiftende noe avhengig av den spesifikke karakteren og dens legeringsinnhold.
Er rustfritt ståls smeltepunkt forskjellig fra karbonståls?
De to områdene overlapper hverandre betydelig. Rustfritt stål faller vanligvis mellom 1375 °C og 1530 °C, mens karbonstål vanligvis faller mellom 1410 °C og 1530 °C, så forskjellen mellom en spesifikk rustfri og en spesifikk karbonkvalitet er vanligvis mindre enn folk forventer.
Hvorfor svikter konstruksjonsstål i brann lenge før det smelter?
Bæreevnen synker kraftig når stål passerer omtrent 500 °C til 600 °C, en temperatur langt under smelteområdet. Stålet er fortsatt solid på det tidspunktet, men det har mistet for mye styrke til å fortsette å støtte den utformede lasten.
Hva er forskjellen mellom smeltepunkt og smitemperatur?
Smeltepunktet er der stål blir helt flytende. Smiingstemperatur er et lavere arbeidsvindu, vanligvis rundt 1100 °C til 1250 °C for mange kvaliteter, valgt spesielt for å holde seg godt unna smelteområdet, samtidig som metallet er mykt nok til å omformes.
Øker eller senker tilsetning av karbon smeltepunktet til stål?
Tilsetning av karbon senker smeltepunktet. Høyere karboninnhold trekker smelteområdet ned, noe som er en del av grunnen til at verktøystål med høyt karbon generelt smelter ved noe lavere temperaturer enn bløtt stål med lavt karbon.
Hvorfor er ståls smeltepunkt gitt som et område i stedet for ett tall?
Stål er en legering, ikke et rent element, så det har ikke et eneste fast smeltepunkt slik rent jern har. De nøyaktige solidus- og liquidus-temperaturene skifter med den spesifikke blandingen av karbon og legeringselementer i hver klasse.
Hvor varmt blir et sveisebasseng sammenlignet med ståls smeltepunkt?
Et typisk sveisebasseng for buesveis går godt over bulksmelteområdet til basisstålet, ofte rundt 1600°C eller høyere i den umiddelbare lysbuesonen, siden prosessen trenger nok overheting til å sikre full fusjon mellom basismetallet og fyllstoffet.
Endres stålets smeltepunkt med trykk eller høyde?
Smeltepunktet skifter litt med trykk i streng termodynamisk forstand, men effekten er liten nok ved normale atmosfæriske forhold til at den ikke er en praktisk faktor for daglige ovns-, smi- eller sveiseoperasjoner.
