Hvilke elementer er stål laget av: Det direkte svaret
Stål er grunnleggende en legering av jern og karbon , med karbon som typisk utgjør mellom 0,02 % og 2,14 % av den totale vekten. Utover disse to kjerneelementene inneholder det meste kommersielle stålet også mangan, silisium, fosfor og svovel i varierende mengder, sammen med bevisst tilsatte legeringselementer som krom, nikkel, molybden, vanadium, kobber, bor, titan og niob. I vanlig karbonstål utgjør jern omtrent 98 % til 99,5 % av materialet, mens det i legeringskvaliteter brukes til stålsmiing og komponenter til tunge maskiner, kan jerninnholdet synke til 70 % eller lavere når krom, nikkel og andre elementer blandes inn med høyere prosentandeler. Den nøyaktige kombinasjonen av elementer avgjør om et parti stål blir myk strukturplate, herdet verktøystål, korrosjonsbestandig rustfritt stål eller en smidd legering konstruert for å overleve ekstreme mekaniske påkjenninger.
Å forstå denne elementære sminken er viktig fordi hvert ekstra element endrer hvordan stålet oppfører seg under smelting, valsing og smiing. En kjøper som anskaffer smidde flenser, aksler eller gir, trenger ikke bare å vite karakternavnet, men de faktiske prosentområdene for hvert element, siden disse tallene dikterer hardhet, duktilitet, sveisbarhet, bearbeidbarhet og langsiktig slitestyrke. I praksis er ikke to stålvarmer kjemisk identiske ned til siste desimal, og det er grunnen til at fabrikkene utsteder en varmespesifikk sammensetningsrekord for hver batch som forlater ovnen.
Resten av denne guiden går gjennom hvert element individuelt, forklarer hvordan disse elementene samhandler når stålet er oppvarmet og formet gjennom smiing, og avsluttes med en detaljert referansetabell og vanlige spørsmål som dekker de vanligste forvirringspunktene som kjøpere og ingeniører møter når de leser et ark med kjemisk sammensetning.
Jern og karbon: De to grunnelementene
Jern er grunnmetallet som gir stål sin bulk, men rent jern i seg selv er relativt mykt og mangler den styrken som trengs for strukturell eller mekanisk bruk. Tilsetning av karbon forvandler jern til stål ved å låse karbonatomer inn i jernets krystallgitter, en prosess som begrenser bevegelsen av dislokasjoner i metallet og dramatisk øker hardheten og strekkstyrken. Dette forholdet er ikke lineært over hele området. Lavkarbonstål, noen ganger kalt bløtt stål, holder karbon mellom omtrent 0,05 % og 0,25 % og forblir mykt nok til å bøye, sveise og maskinere med letthet. Middels karbonstål inneholder mellom 0,25 % og 0,60 % karbon og skaper en balanse mellom styrke og bearbeidbarhet, og det er grunnen til at kvaliteter som 1045 og 4140 er vanlige valg for smidde bil- og industrideler. Høykarbonstål klatrer til 0,60 % til 1,50 % karbon og er verdsatt for skjærekanter og sliteflater, selv om det blir merkbart vanskeligere å sveise eller bøye uten å sprekke.
Jern i seg selv eksisterer i mer enn én krystallform avhengig av temperatur, og denne oppførselen er hele grunnen til at karbon har en så stor effekt på stål. Under ca. 912 °C har jern et kroppssentrert kubisk arrangement kalt ferritt, som bare kan løse opp en liten brøkdel av en prosent av karbon. Mellom omtrent 912 °C og 1394 °C, skifter jern til et ansiktssentrert kubisk arrangement kalt austenitt, som kan løse opp langt mer karbon, opptil omtrent 2,14 % på sitt maksimum. Denne forskjellen i løselighet er det som gjør at varmebehandling fungerer i det hele tatt: oppvarming av stål inn i austenittområdet løser opp karbon jevnt gjennom hele strukturen, og hurtig avkjøling fanger deretter karbonet i et anstrengt, overmettet arrangement kalt martensitt, som er ekstremt hardt, men sprøtt med mindre det tempereres etterpå.
Hvorfor karboninnhold ikke bare kan maksimeres
Å øke karboninnholdet øker flytestyrken og hardheten, men det har en direkte kostnad for duktilitet, slagfasthet og sveisbarhet. Når karboninnholdet passerer omtrent 0,23 %, blir sveiseskjøter utsatt for sprekker med mindre forvarming og kontrollert kjøling brukes. Dette er en grunn til at konstruksjonsstål beregnet for sveising holdes under 0,25 % karbon, mens stålsmiingsoperasjoner som produserer ikke-sveisede, varmebehandlede komponenter kan presse karbon høyere for å oppnå overlegen hardhet etter bråkjøling og herding. Ingeniører refererer til denne avveiningen hele tiden når de velger en karakter, siden en del som trenger både styrke og evne til å absorbere plutselige støt uten å knuses, for eksempel en smidd veivaksel eller en strukturell pinne, vanligvis lander i middels karbonområde i stedet for i begge ytterpunktene.
Hvordan karboninnhold måles og verifiseres
Moderne stålprodusenter verifiserer karboninnholdet ved hjelp av optisk emisjonsspektrometri, der en liten gnist slås på en polert prøve og lyset som sendes ut analyseres for å identifisere og kvantifisere hvert element som er tilstede i løpet av sekunder. Forbrenningsanalyse brukes som en sekundær sjekk for karbon og svovel spesifikt, brenner en liten prøve i en kontrollert oksygenatmosfære og måler det resulterende karbondioksidet. Begge metodene har erstattet eldre våtkjemiske titreringsteknikker nesten utelukkende fordi de er raskere og repeterbare på tvers av store produksjonsvolumer, noe som har stor betydning for smioperasjoner som trenger konsekvent kjemivarme etter varme.
| Klassifisering av stål | Karboninnholdsområde | Typisk applikasjon |
|---|---|---|
| Lavkarbon (mild) | 0,05 % - 0,25 % | Karosseripaneler for biler, strukturelle bjelker |
| Middels karbon | 0,25 % - 0,60 % | Smidde aksler, gir, veivaksler |
| Høykarbon (verktøy) | 0,60 % - 1,50 % | Skjæreverktøy, matriser, kniver |
| Ultra-høy karbon | 1,25 % - 2,00 % | Spesielle slitekomponenter, wire |
| Støpejernsterskel | Over 2,14 % | Ikke lenger klassifisert som stål |
Spor og gjenværende elementer som fortsatt betyr noe
Ikke alle elementer i stål er lagt til med vilje. Fosfor og svovel kommer inn i blandingen som gjenværende biprodukter av rå malm og skrap som brukes i smelting, og møller jobber for å holde begge under strenge grenser på grunn av hvor forstyrrende de er for mekanisk ytelse.
Fosfor
Fosfor segregates toward grain boundaries during solidification, making the steel brittle at room temperature, a defect known as cold shortness. Most specifications cap phosphorus at 0.04% or lower, since even small increases can cause forged parts to crack under impact loading. Free-machining steel grades are a notable exception, where phosphorus is intentionally raised alongside sulfur to make chip formation easier during high-speed machining, trading some toughness for improved cutting performance.
Svovel
Svovel causes the opposite problem at high temperature, known as hot shortness, where the steel becomes crumbly and prone to tearing during hot rolling or forging. Manganese is deliberately added in a ratio to sulfur content specifically to neutralize this effect by forming manganese sulfide inclusions instead of the more damaging iron sulfide, which has a much lower melting point and would otherwise sit at grain boundaries as a liquid film during hot working.
Oksygen, nitrogen og hydrogen
Sporgasser som absorberes under smelting kan også påvirke stålkvaliteten. Oksygen danner ikke-metalliske inneslutninger som svekker matrisen, nitrogen kan forårsake aldrende sprøhet over tid, og hydrogen er beryktet for å forårsake forsinket sprekkdannelse i tykke smidde seksjoner hvis det ikke fjernes gjennom vakuumavgassing før stålet støpes og smides. Moderne raffineringsmetoder for elektrisk lysbueovn og øse har gjort kontrollen over disse sporgassene langt mer presis enn de siste tiårene, noe som er en del av grunnen til at smidde stålkomponenter produsert i dag har mer konsistente mekaniske egenskaper enn tilsvarende deler laget for en generasjon siden.
Andre gjenværende elementer
Skrapbasert stålproduksjon, som nå står for en stor del av den globale produksjonen, kan introdusere små restmengder av tinn, arsen og antimon overført fra blandede skrapkilder. Disse elementene er ikke tilsatt med vilje og holder seg typisk under 0,05 % hver, men i kombinasjon kan de bidra til temperamentsprøhet i tunge smidde seksjoner som gjennomgår langsom avkjøling gjennom et spesifikt mellomtemperaturområde. Produsenter som leverer kritisk smiing overvåker den samlede summen av disse trampeelementene i stedet for å behandle hver enkelt isolert.
Hvordan elementer former ståls interne mikrostruktur
Prosentandelen av hvert element betyr mindre på egen hånd enn hvordan de påvirker den mikroskopiske krystallstrukturen som dannes når stålet avkjøles. Fire strukturer kommer opp gjentatte ganger i enhver diskusjon om ytelse av smidd stål.
Ferritt
Ferritt is the soft, magnetic, body-centered cubic form of iron that dominates low carbon steel at room temperature. It offers excellent ductility but limited strength on its own, which is why pure ferritic structures are typically reserved for parts that prioritize formability over hardness.
Perlelitt
Perlelitt is a layered structure of alternating ferrite and iron carbide that forms as medium and high carbon steel cools slowly from the austenite range. The fine, alternating layers give pearlite a useful balance of strength and moderate ductility, and it is the dominant structure in normalized medium carbon forgings that are not further heat treated.
Martensitt
Martensitt forms when austenite is cooled too quickly for carbon atoms to escape the crystal lattice in an orderly way, trapping them in a highly strained structure that is very hard but brittle. Nearly every quenched and tempered forging, including 4140 and 4340 components, passes through a martensitic stage before tempering reduces the brittleness while retaining most of the added strength.
Bainitt
Bainitt forms at cooling rates between those that produce pearlite and those that produce martensite, and it offers an appealing combination of strength and toughness without the tempering step martensite requires. Alloying elements such as manganese, chromium, and molybdenum widen the cooling rate window in which bainite forms, giving forging engineers more flexibility in thick sections where the core cools more slowly than the surface.
Hvert legeringselement diskutert tidligere i denne veiledningen fortjener til slutt sin plass i en stålspesifikasjon på grunn av hvordan det forskyver grensene mellom disse fire strukturene, enten ved å senke kjølehastigheten som er nødvendig for å unngå perlitt, ved å stabilisere austenitt ved lavere temperaturer, eller ved å feste korngrenser slik at hvilken som helst struktur forblir fin og jevn i stedet for grov.
Stålproduksjon og raffinering: Hvordan elementinnhold kontrolleres
Elementprosent er ikke bare blandet sammen som en oppskrift. De er sluttresultatet av en sekvens av raffineringstrinn som hver fjerner eller legger til spesifikke elementer i en kontrollert rekkefølge.
- Råvarelading begynner med enten jernmalm redusert i en masovn for å produsere flytende råjern, eller resirkulert stålskrap smeltet i en lysbueovn, med valget mellom ruter i stor grad bestemt av regionale energikostnader og skraptilgjengelighet.
- Primærraffinering i en grunnleggende oksygenovn eller lysbueovn blåser oksygen gjennom smelten for å fjerne overflødig karbon, silisium og fosfor fra råjernet, og bringer sammensetningen ned mot et grovt mål før finere justeringer begynner.
- Øyemetallurgi følger, hvor smelten overføres til et eget kar og presise tilsetninger av mangan, krom, nikkel, molybden og andre legeringselementer gjøres for å treffe den nøyaktige målkjemien for den tiltenkte karakteren.
- Vakuumavgassing fjerner oppløst hydrogen, nitrogen og gjenværende oksygen, noe som er spesielt kritisk for stål beregnet på store smidde seksjoner der innestengt gass kan forårsake indre avflassing eller sprekker når delen avkjøles.
- Kontinuerlig støping størkner den raffinerte smelten til blokker, blomstrer eller plater, og en prøve fra dette stadiet blir den offisielle varmeanalysen som går med materialet gjennom valsing og til slutt inn i smiverkstedet.
Hvert av disse stadiene eksisterer spesifikt for å kontrollere elementinnhold innenfor et smalt bånd, og enhver snarvei tatt på et stadium viser seg senere som en inkonsekvens som en smipress vil avsløre umiddelbart i form av overflatesprekker eller ujevn kornflyt.
Hvordan elementinnhold oppfører seg under stålsmiingsprosessen

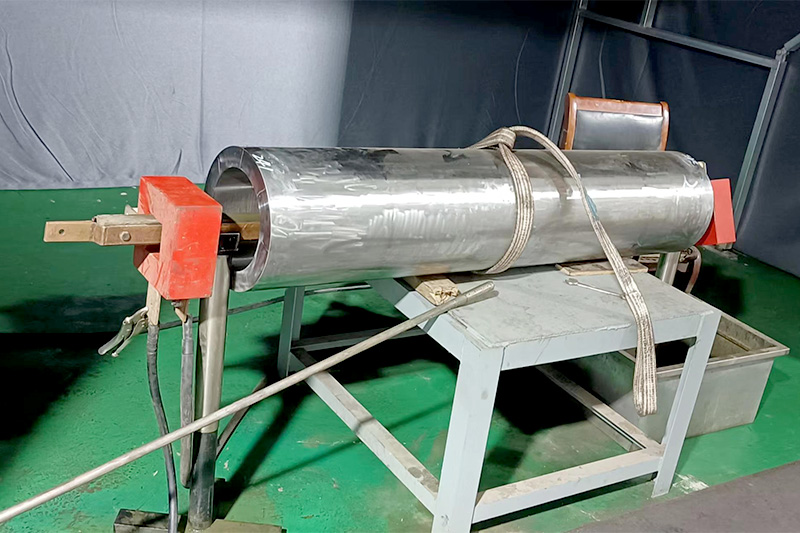

Stålsmiing omformer en oppvarmet emne ved hjelp av trykkkraft, og den elementære sammensetningen av emnet styrer direkte hvordan den reagerer under hammeren eller pressen. Å forstå denne sekvensen hjelper til med å forklare hvorfor smispesifikasjoner refererer til nøyaktig kjemi i stedet for bare et karakternavn.

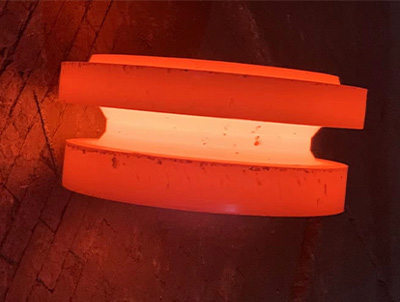

- Barten varmes opp til det austenittiske temperaturområdet, typisk mellom 1100 °C og 1250 °C for middels karbon og lavlegerte kvaliteter, hvor jern-karbonstrukturen blir myk nok til å deformeres uten å sprekke.
- Karbon og legeringselementer som krom og molybden øker temperaturen der materialet begynner å mykne, og det er grunnen til at smijern av høyere legeringer krever strengere ovnskontroll for å unngå enten underoppheting, som risikerer å sprekke, eller overoppheting, som gjør kornstrukturen grovere.
- Under deformasjon avgrenser elementer som vanadium og niob stift korngrenser på plass, og holder krystallstrukturen fin selv om metallet komprimeres og omformes, noe som direkte forbedrer styrken og utmattelseslevetiden til den ferdige smiingen.
- Etter smiing blir delen avkjølt og ofte varmebehandlet. Molybden- og krominnhold bestemmer hvor dypt stykket kan herdes under bråkjøling, mens manganinnhold påvirker hvordan stålet reagerer på herding etterpå.
- Svovel and phosphorus levels are checked before forging begins, since forgings with excess sulfur are prone to internal tearing under the compressive stress of the hammer, and excess phosphorus increases the risk of cracking once the part cools below its ductile-to-brittle transition point.
Dette er grunnen til at smileverandører vanligvis publiserer et fullstendig kjemisk sammensetningsark sammen med data om mekaniske egenskaper, i stedet for å stole på karakterbetegnelsen alene. To partier merket med samme kvalitet kan fortsatt oppføre seg annerledes i pressen hvis mangan-til-svovel-forholdet eller innholdet av sporelementer varierer litt.
Kornflyt og elementfordeling
En fordel som er unik for smiing, sammenlignet med støping eller maskinering fra stangmateriale, er at trykkdeformasjonen justerer den indre kornstrukturen langs formen til den ferdige delen i stedet for å skjære over den. Legeringselementer som foredler kornstørrelsen, spesielt vanadium, titan og niob, forsterker denne fordelen fordi en finere startkornstørrelse oversettes til en mer kontinuerlig strømningslinje med høyere integritet når delen er fullstendig smidd, noe som er en hovedårsak til at smidde komponenter konsekvent utkonkurrerer støpte eller maskinerte ekvivalenter i utmattingskritiske applikasjoner, for eksempel koblingsveivaksler.
Temperaturkontroll på tvers av forskjellige legeringsfamilier
Vanlige karbonstålblokker tåler et relativt bredt smitemperaturvindu, men når krom-, molybden- og nikkelinnholdet øker, smalner vinduet betraktelig. Høylegerte verktøystål og rustfrie stålblokker må ofte holde seg innenfor et bånd så smalt som 50°C for å unngå enten ufullstendig deformasjon i den lave enden eller overdreven kornvekst og potensiell begynnende smelting av inneslutninger med lavt smeltepunkt i den høye enden. Dette er en av grunnene til at smibutikker som spesialiserer seg på rustfritt eller høylegert arbeid opprettholder tettere ovnsinstrumentering og hyppigere temperaturkontroller enn butikker som kun fokuserer på vanlig karbonstål.
Elementsammensetning på tvers av vanlige stålkvaliteter
Navnesystemer for stålkvalitet, spesielt de firesifrede AISI- og SAE-kodene, er bygget direkte rundt elementinnhold. Å lese et karakternummer riktig avslører det meste av hva stålet er laget av uten å trenge en fullstendig laboratorierapport. I det standard fire-sifrede systemet indikerer de to første sifrene det primære legeringselementet eller familien, mens de to siste sifrene tilnærmer karboninnholdet i hundredeler av en prosent, så en karakter som 4140 signaliserer en krom-molybdenlegeringsfamilie med omtrent 0,40% karbon.
| Karakter | Karbon | Viktige legeringselementer | Vanlig bruk |
|---|---|---|---|
| 1018 | 0,18 % | Mn 0,60 % - 0,90 % | Generell skafting, deler med lav belastning |
| 1045 | 0,45 % | Mn 0,60 % - 0,90 % | Smidde gir, aksler |
| 4130 | 0,28 % - 0,33 % | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Smidde rør, beslag, romfartsdeler |
| 4140 | 0,38 % - 0,43 % | Cr 0,80 % - 1,10 %, Mo 0,15 % - 0,25 % | Smidde aksler, verktøy, beslag |
| 4340 | 0,38 % - 0,43 % | Ni 1,65 % - 2,00 %, Cr 0,70 % - 0,90 %, Mo 0,20 % - 0,30 % | Sterkt belastede tretthetsbelastede deler |
| 8620 | 0,18 % - 0.23% | Ni 0,40 % - 0,70 %, Cr 0,40 % - 0,60 %, Mo 0,15 % - 0,25 % | Karburerte smidde gir, pinner |
| 304 Rustfritt | 0,08 % maks | Cr 18 % - 20 %, Ni 8 % - 10,5 % | Korrosjonsbestandige beslag, kar |
| 316 Rustfri | 0,08 % maks | Cr 16 % - 18 %, Ni 10 % - 14 %, Mo 2 % - 3 % | Marin og kjemisk prosesssmiing |
| H13 Verktøystål | 0,32 % - 0,45 % | Cr 4,75 % - 5,50 %, Mo 1,10 % - 1,75 %, V 0,80 % - 1,20 % | Smidde og maskinerte støpedyser |
Legg merke til hvordan jerninnhold aldri er oppført direkte i disse tabellene. Det forstås ganske enkelt som resten når karbon, mangan, krom, nikkel og andre elementer er trukket fra 100%, og det er derfor jern noen ganger kalles balanseelementet på et ark med kjemisk sammensetning.
Familie av rustfritt stål: Elementvariasjoner forklart
Rustfritt stål er ikke et enkelt materiale, men en familie av legeringer gruppert etter hvordan elementene deres ordner den underliggende krystallstrukturen. Å forstå disse underfamiliene tydeliggjør hvorfor elementprosentene skifter så mye på tvers av karakterer som alle faller under den samme generelle rustfrie etiketten.
Austenittisk rustfritt stål
Austenittiske kvaliteter som 304 og 316 er avhengige av høyt nikkelinnhold, typisk 8% eller mer, for å holde austenittstrukturen stabil selv ved romtemperatur i stedet for å transformeres til ferritt ved avkjøling. Dette gir austenittisk rustfritt utmerket duktilitet og seighet, sammen med den ekstra fordelen av å være ikke-magnetisk, selv om det ikke kan herdes gjennom varmebehandling slik karbon og lavlegert smistål kan.
Ferritisk rustfritt stål
Ferritiske kvaliteter holder nikkelinnholdet lavt eller helt fraværende og er avhengig av krom alene, vanligvis mellom 10,5 % og 18 %, for å gi korrosjonsbestandighet. Fordi disse kvalitetene forblir magnetiske og ikke kan herdes vesentlig ved varmebehandling, er de valgt mer for kostnadseffektiv korrosjonsbestandighet i mindre krevende strukturelle applikasjoner enn for smidde komponenter med høy styrke.
Martensittisk rustfritt stål
Martensittiske rustfrie kvaliteter kombinerer moderat krominnhold, typisk 12 % til 18 %, med nok karbon til å tillate den samme herderesponsen som brukes i karbon og lavlegert stål. Dette gjør martensittisk rustfritt til den foretrukne familien for smidde rustfrie komponenter som trenger både korrosjonsbestandighet og høy hardhet, slik som ventilkomponenter, bestikk og visse pumpeaksler.
Dupleks rustfritt stål
Duplekskvaliteter balanserer omtrent like deler austenitt og ferritt ved nøye å kontrollere krom, nikkel og nitrogen sammen, og produserer en struktur som kombinerer styrken til ferritiske kvaliteter med mye av seigheten og sveisbarheten til austenittiske kvaliteter. Denne balansen gjør dupleks rustfritt stadig mer vanlig i smidde offshore- og kjemiske prosessutstyr som møter både høye mekaniske belastninger og aggressive korrosive miljøer.
Verktøystål og høyytelseslegeringselementer
Verktøystål representerer ytterkanten av legeringskompleksitet, hvor flere sterke karbiddannende elementer kombineres bevisst for å oppnå slitestyrke og varmebestandighet langt utover hva standard legert stål kan tilby.
Kaldt arbeidsverktøy stål
Kaldarbeidskvaliteter som D2 er avhengige av høyt krominnhold, ofte 11 % til 13 %, kombinert med forhøyet karbon for å danne rikelig med harde kromkarbider i hele mikrostrukturen. Disse karbidene gir stålet eksepsjonell motstandsdyktighet mot slitasje i applikasjoner som stansematriser og skjæreblader, selv om det høye karbidvolumet kan gjøre materialet sprøere enn lavere legert verktøystål.
Varmt arbeidsverktøy stål
Varmearbeidskvaliteter som H13 bruker krom, molybden og vanadium sammen for å motstå mykning ved de høye temperaturene som oppstår i selve støping og smiing. Fordi disse dysene gjentatte ganger varmes opp og avkjøles når varmt metall presses eller støpes mot dem, betyr motstand mot termisk tretthet like mye som råhardhet, og det er grunnen til at elementbalansen i varmebearbeidingsstål favoriserer vedvarende høytemperaturstyrke fremfor maksimal hardhet ved romtemperatur.
Høyhastighets stål
Høyhastighetsstål presser legeringsinnholdet ytterligere, og kombinerer wolfram eller molybden med vanadium og noen ganger kobolt for å opprettholde en skarp skjærekant selv om friksjon øker verktøyets temperatur under høyhastighets maskinering. Navnet gjenspeiler den opprinnelige fordelen disse kvalitetene ga fremfor eldre vanlig karbonverktøystål, som mistet hardheten og ble raskt sløvet når skjærehastigheten og den resulterende varmen økte.
Karbonekvivalent: Kombinere elementer til ett tall
Fordi så mange elementer påvirker herdbarhet og sveisbarhet samtidig, bruker metallurger en enkelt kombinert tall kalt karbonekvivalent, eller CE, for å oppsummere den samlede effekten av hele kjemien i én verdi. En mye brukt versjon av formelen tilfører karbon til fraksjoner av mangan, krom, molybden, nikkel og kobber.
CE = %C (%Mn / 6) ((%Cr %Mo %Ni) / 15) (%Cu / 40)
En høyere karbonekvivalent betyr at stålet er mer motstandsdyktig mot deformasjon og slites bedre, men det betyr også at materialet er mer utsatt for hydrogenindusert sprekkdannelse under sveising og krever forvarming før en sveiseskjøt lages. Smidde komponenter som senere vil bli sveiset inn i en større sammenstilling, som trykkbeholderdyser eller strukturelle forbindelser, er ofte spesifisert med et maksimalt karbonekvivalenttak i stedet for bare en maksimal karbonprosent, siden dette enkelttallet fanger den kombinerte effekten av hvert element samtidig.
Som et praktisk referansepunkt produserer vanlig lavkarbonstål typisk en karbonekvivalent under 0,35, som sveiser lett med minimal forvarming. Medium karbon lavlegeringskvaliteter som 4140 lander vanligvis mellom 0,55 og 0,70, og krever moderat forvarming og kontrollert interpass-temperatur under sveising. Verktøystål og høylegerte smikvaliteter kan presse karbonekvivalenten over 0,90, da sveising generelt unngås helt til fordel for mekanisk sammenføyning eller utskifting av den smidde delen som ett stykke.
Hvorfor presis elementkontroll er viktig for smidde ståldeler
En smioperasjon påfører en enorm trykkkraft på et oppvarmet emne, og enhver inkonsekvens i elementfordelingen viser seg umiddelbart som sprekker, riving eller ujevn kornstrøm. Møller som leverer emner for smiing har vanligvis strammere toleranser for mangan, svovel og fosfor enn møller som produserer stål for enkel valset plate, fordi smiingsprosessen konsentrerer enhver svakhet ved punktet med maksimal deformasjon. Et emne med litt forhøyet svovel som ikke vil forårsake noe synlig problem i en rullet plate kan splittes helt fra hverandre når den slås under en smihammer.
Dette er også grunnen til at anerkjente smileverandører tester hver varme av stål og beholder den kjemiske sammensetningen for hver batch, i stedet for å stole på en generell karakterspesifikasjon. Kjøpere som kjøper smidde flenser, koblinger, ventilhus eller drivaksler drar nytte av å be om selve varmeanalysen, siden den avslører de virkelige prosentene av hvert element i stedet for bare det nominelle området som er trykt i en katalog.
Elementkonsistensen påvirker også nedstrøms bearbeiding etter smiing. En smidd del med segregerte mangansulfidinneslutninger kan bearbeide ujevnt, og produsere inkonsekvent overflatefinish og akselerert verktøyslitasje i enkelte områder av den samme komponenten. Kjøpere som ser uforklarlige variasjoner i maskineringsytelse på tvers av antatt identiske smidde deler, sporer ofte grunnårsaken tilbake til inkonsekvent elementdistribusjon i det originale emnet i stedet for noen feil i selve maskineringsprosessen.
Ofte stilte spørsmål
Hva er det viktigste elementet i stål foruten jern?
Karbon er det mest innflytelsesrike elementet fordi det direkte kontrollerer hardhet, styrke og duktilitet mer enn noe annet tillegg. Hvert annet element er lagt på toppen av jern-karbon-forholdet for å finjustere en spesifikk egenskap.
Kan stål eksistere uten karbon i det hele tatt?
Ikke etter standarddefinisjonen. En legering med svært lav karbon, noen ganger under 0,01 % karbon som maraldrende stål, er teknisk klassifisert som stål fordi den fortsatt er avhengig av en jernmatrise som er styrket gjennom andre mekanismer, men det store flertallet av kommersielt stål inneholder målbart karboninnhold.
Hvorfor inneholder rustfritt stål så mye krom?
Krom content above roughly 11% forms a thin, continuously self-healing chromium oxide layer on the surface of the steel. This layer blocks oxygen and moisture from reaching the iron underneath, which is what gives stainless steel its resistance to rust compared with ordinary carbon steel.
Betyr høyere legeringsinnhold alltid sterkere stål?
Ikke nødvendigvis. Legeringselementer endrer spesifikke egenskaper i stedet for bare å legge til styrke over hele linja. Nikkel, for eksempel, forbedrer først og fremst seighet og lavtemperaturytelse i stedet for rå hardhet, mens krom hovedsakelig forbedrer slitestyrke og korrosjonsbestandighet. Den riktige kombinasjonen avhenger helt av hvordan den ferdige delen skal brukes.
Hvorfor spesifiserer smidde deler nøyaktige elementprosenter i stedet for bare et karakternavn?
Fordi selv små skift i mangan-, svovel- eller fosforinnhold innenfor det tillatte området for en karakter kan endre hvordan emnet oppfører seg under trykkkraft under smiing. Nøyaktig varmekjemi lar ingeniører forutsi kornflyt, sprekkrisiko og varmebehandlingsrespons etter smiing med mye større nøyaktighet enn et karakternavn alene.
Hva skjer hvis svovelinnholdet i stål er for høyt før smiing?
Overskudd av svovel reagerer med jern og danner jernsulfid, som smelter ved en mye lavere temperatur enn den omkringliggende stålmatrisen. Under varm smiing kan disse lavtsmeltende inneslutningene føre til at emnet rives fra hverandre internt, en defekt kjent som varm korthet som i stor grad forhindres ved å tilsette nok mangan til å binde svovelet i stedet.
Er jerninnholdet noen gang oppført på et stålspesifikasjonsark?
Jern er sjelden oppført som en spesifikk prosentandel fordi det blir behandlet som balansen i sammensetningen etter at hvert annet element er tatt med. En typisk spesifikasjon av karbonstål vil vise maksimumsverdier for karbon, mangan, fosfor, svovel og silisium, med jern som ganske enkelt forstås å utgjøre resten, vanligvis 97% til 99% av den totale vekten.
Hvorfor tilsetter noen kvaliteter bor når krom og molybden allerede forbedrer herdbarheten?
Bor is added because it delivers a large hardenability improvement using only a few parts per million of material, which keeps alloy cost low compared with achieving the same hardenability increase through larger additions of chromium, molybdenum, or nickel. It is especially common in cost-sensitive fastener and structural grades where every fraction of a percent of alloy content affects the final price.
Hva er forskjellen mellom et varmvalset og et smidd produkt laget av samme stålkvalitet?
Begge starter fra den samme kjemiske sammensetningen, men smiing påfører konsentrert trykkkraft som justerer den indre kornstrømmen langs formen på delen og lukker eventuell intern porøsitet som er igjen etter støping. Varmvalset stangmateriale har en mer jevn, mindre retningsbestemt kornstruktur. For utmattelseskritiske komponenter, gir den justerte kornstrømmen oppnådd gjennom smiing vanligvis bedre mekanisk ytelse selv om den underliggende elementkjemien er identisk.
Hvordan bestemmer ingeniører hvilke legeringselementer som skal spesifiseres for en ny smidd del?
Valget starter vanligvis fra de mekaniske kravene til delen, slik som nødvendig strekkstyrke, slagfasthet ved forventet brukstemperatur og motstand mot korrosjon eller slitasje, og arbeider deretter bakover til en karakter hvis etablerte elementområder er kjent for å levere disse egenskapene pålitelig. Kostnad, sveisbarhet og bearbeidbarhet veies sammen med ren mekanisk ytelse, siden det mest legerte stålet sjelden er det mest praktiske eller økonomiske valget for en gitt bruk.
