Hva er verktøystål: Det direkte svaret
Verktøystål er en familie av karbon- og legeringsstål som er konstruert spesielt for å forme, kutte eller forme andre materialer uten å miste sin egen hardhet, kant eller dimensjonsnøyaktighet under gjentatt mekanisk påkjenning og varme. I motsetning til konstruksjonsstål, som hovedsakelig er valgt for styrke og sveisbarhet, er verktøystål valgt for slitestyrke, seighet og evnen til å holde en presis form gjennom tusenvis eller millioner av arbeidssykluser. De er stålene bak stansematriser, sprøytestøper, skjæreblader, stanser, bor og smidingsformer.
Den definerende egenskapen til ethvert verktøystål er legeringskjemien. Produsenter legger kontrollerte mengder krom, vanadium, molybden, wolfram og noen ganger kobolt til vanlig karbonstål. Disse elementene danner harde karbidpartikler inne i stålets mikrostruktur under stålsmiing og påfølgende varmebehandling, og disse karbidene er det som faktisk motstår slitasje, deformasjon og termisk mykning på jobben. Et verktøystål uten riktig karbidstruktur er bare en kostbar måte å lage en myk dyse på.
I følge data publisert av American Iron and Steel Institute klassifiseringssystem, er verktøystål gruppert i syv hovedfamilier basert på deres primære bruks- og herdemetode: vannherding (W), støtbestandig (S), kaldarbeid (O, A, D), varmarbeid (H), høyhastighets (T, M), spesialformål (L, F) og formstål (P). Hvert bokstavprefiks forteller en metallurg eller kjøper noe spesifikt om hvordan stålet oppfører seg før de sjekker et spesifikasjonsark.
De syv verktøystålfamiliene og hva som skiller dem
Hver verktøystålkvalitet spores tilbake til en av AISI-familiene nedenfor. Å vite hvilken familie en karakter tilhører, forteller deg mer om dens virkelige oppførsel enn legeringsprosentene alene.
| Familie | Prefiks | Primær egenskap | Typisk bruk |
|---|---|---|---|
| Vannherding | W | Høy karbon, grunn herding | Håndverktøy, lette skjærekanter |
| Støtbestandig | S | Høy seighet, moderat hardhet | Meisler, pneumatiske verktøybits |
| Kaldt arbeid | O, A, D | Slitestyrke ved romtemperatur | Blankeringsmatriser, målere |
| Hot-Work | H | Holder hardhet over 500°C | Smiedyser, ekstruderingsverktøy |
| Høy hastighet | T, M | Holder kanten ved skjæretemperaturer | Bor, dreiebenkverktøy |
| Spesialformål | L, F | Lavlegert, bearbeidbarhet | Arbor, spenner |
| Form Stål | P | Polerbarhet, lav forvrengning | Injeksjonsformer av plast |
De mest spesifiserte karakterene i industrielle innkjøp i dag er D2 kaldbearbeidet stål , H13 varmbearbeidet stål , og M2 høyhastighetsstål . D2 inneholder omtrent 12 % krom og 1,5 % karbon, noe som gir den luftherdende evne og sterk slitestyrke. H13 inneholder rundt 5 % krom pluss molybden og vanadium, noe som gjør at den kan overleve termisk syklus i støping og smiing uten å sprekke.
Legeringselementene som definerer verktøyståls oppførsel
Verktøyståls ytelse er ikke et enkelt tall på et datablad. Det er det kombinerte resultatet av flere legeringselementer, som hver bidrar med en spesifikk mekanisk effekt. Å forstå hva hvert element faktisk gjør fjerner gjettingen fra å sammenligne to karakterer som ligner på papiret.
Karbon
Karbon is the primary hardening agent in any tool steel. During quenching, carbon atoms trapped in the iron lattice distort the crystal structure into martensite, which is what gives hardened steel its resistance to indentation. Grades with carbon content above 1.0%, such as D2 at roughly 1.5%, can reach higher peak hardness than low-carbon grades like H13, which sits closer to 0.4% carbon.
Krom
Krom forms hard chromium carbides that resist abrasive wear, and it also improves the steel's ability to harden through thicker sections without a fast quench. High-chromium grades such as D2, with around 12% chromium, are described as air-hardening because the chromium slows the cooling rate needed to form martensite.
Vanadium
Vanadium danner ekstremt harde, finkornede karbider som motstår mykning ved forhøyet temperatur og foredler stålets kornstruktur. Selv små tilsetninger, typisk under 1 %, forbedrer målbart slitestyrke og kornstabilitet under gjentatte oppvarmingssykluser, og det er grunnen til at vanadiuminnholdet er nøye kontrollert i varme- og høyhastighetskvaliteter.
Molybden
Molybden raises the temperature at which a tool steel begins to soften, a property directly relevant to hot-work and high-speed grades that operate under continuous frictional or radiant heat. It also reduces the risk of temper embrittlement during the tempering cycle, which matters for parts that undergo multiple reheating passes.
Wolfram
Wolfram performs a similar role to molybdenum in resisting softening at high temperature, but it does so with a denser, more stable carbide structure. Classic high-speed grades such as T1 rely on tungsten as the primary red-hardness contributor, though many modern shops favor molybdenum-based M-series grades for lower raw material cost.
Kobolt
Kobolt does not form carbides itself, but it strengthens the surrounding steel matrix and allows the existing carbides to remain effective at higher temperatures. Cobalt-bearing grades like M35 and M42 are specified when a high-speed tool must cut abrasive or high-temperature alloys that would rapidly dull a standard M2 edge.
Ingen enkeltelement fungerer isolert. En karakters endelige ytelse kommer fra forholdet mellom disse elementene, og det er grunnen til at to stål med lignende krominnhold kan oppføre seg veldig forskjellig når molybden-, vanadium- eller karbonnivåene er justert.
Spesifikasjoner og standarder kjøpere bør gjenkjenne
Verktøystål omsettes og sertifiseres mot en håndfull tilbakevendende standarder. Å gjenkjenne disse referansene på et fabrikksertifikat eller leverandørtilbud bidrar til å bekrefte at materialet samsvarer med den tiltenkte karakteren i stedet for å stole på en generisk beskrivelse.
| Standard kropp | Betegnelsessystem | Hva det dekker |
|---|---|---|
| AISI | Bokstav-tall (D2, H13, M2) | Familie classification by application and hardening method |
| ASTM | A681, A600, A681 | Begrensninger for kjemisk sammensetning og mekaniske egenskaper |
| DIN / EN | Numerisk (1,2379, 1,2344) | Europeisk kjemibasert betegnelse, vanlig i importert verktøy |
| JIS | SKD, SKH-serien | Japansk industristandard, ofte sett i støpeverktøy |
En praktisk kryssreferanse verdt å huske: AISI D2 tilsvarer DIN 1.2379 og JIS SKD11 , mens AISI H13 tilsvarer DIN 1.2344 og JIS SKD61 . Disse kryssreferansene er viktige ved innkjøp fra leverandører i forskjellige regioner, siden den samme fysiske legeringen ofte er oppgitt under forskjellige betegnelseskoder avhengig av hvor fabrikken er lokalisert.
Et fabrikksertifikat verdt å stole på vil vise den faktiske målte kjemiske sammensetningen, ikke bare det nominelle karakternavnet, sammen med varmetallet som brukes for sporbarhet. Kjøpere som anskaffer verktøystål for kritisk verktøy, bør be om dette sertifikatet i stedet for å akseptere et karakternavn alene, siden kjemien kan bevege seg litt mellom produksjonsvarmene selv innenfor samme nominelle karakter.
Hvordan Tool Steel får sine egenskaper: Produksjonssekvensen
En verktøystålstang kommer ikke til sin arbeidshardhet fra møllen. Den går gjennom en definert sekvens av metallurgiske trinn, og å hoppe over eller forhaste en av dem endrer den siste delens ytelse permanent.
- Smelting og legering - basisjern kombineres med krom, vanadium, wolfram eller molybden i en lysbueovn for å treffe målkjemien for karakteren.
- Stålsmiing eller varmvalsing — barren bearbeides under trykk for å bryte opp den støpte kornstrukturen og justere karbidene, noe som forbedrer seigheten sammenlignet med stål som kun er støpt og aldri smidd.
- Gløding — den smidde stangen kjøles sakte ned til en myk, bearbeidbar tilstand, slik at verktøymakere kan frese eller dreie den grove geometrien uten overdreven verktøyslitasje.
- Herding (austenitizing og quenching) — delen varmes opp over sin kritiske transformasjonstemperatur, typisk 980°C til 1050°C avhengig av kvalitet, og avkjøles deretter raskt i olje, luft eller vann for å låse fast i en hard martensittisk struktur.
- Tempering — den herdede delen varmes opp på nytt til en lavere temperatur, ofte 150°C til 600°C, i en eller flere sykluser for å avlaste indre stress og gjenopprette nok seighet til å forhindre sprø sprekker under bruk.
Å hoppe over smiingstrinnet og kun bruke støpt eller valset materiell er en vanlig kostnadsbesparende snarvei i verktøy av lavere kvalitet. Resultatet er en del som når riktig hardhetstall på en Rockwell-tester, men svikter tidlig i bruk fordi karbidfordelingen er ujevn og sprekkutsatt.
Parametre for varmebehandling: Hvorfor tallene varierer etter karakter
Hver verktøystålfamilie har sin egen herdetemperatur, herdemedium og herdingsområde, og å bruke feil parametersett er en av de raskeste måtene å ødelegge en ellers riktig bearbeidet del. Figurene nedenfor gjenspeiler ofte publiserte varmebehandlingsvinduer som brukes av kommersielle varmebehandlere.
| Karakter | Austenitiserende Temp | Slukke medium | Tempereringsområde |
|---|---|---|---|
| O1 | 790–815°C | Olje | 175–260°C |
| A2 | 925–955°C | Luft | 175–540°C |
| D2 | 1000–1030°C | Luft | 150–540°C |
| H13 | 995–1025°C | Luft or salt bath | 540–650°C |
| M2 | 1190–1230°C | Olje, salt, or air | 540–595°C, flersyklus |
Legg merke til det M2 krever en austenitiseringstemperatur som er omtrent 200°C høyere enn O1 , fordi høyhastighetsstål trenger den ekstra varmen for å fullstendig oppløse sine tette wolfram- og molybdenkarbider i løsning før bråkjøling. Varmebehandlere som bruker en O1-stil syklus på en M2-del vil produsere et stykke som aldri når sin tiltenkte hardhet, uavhengig av hvor lenge det sitter i ovnen.
Flersyklustempering, brukt på M2 og andre høyhastighetsgrader, er ikke valgfritt. Den første tempereringssyklusen transformerer tilbakeholdt austenitt til martensitt, som deretter krever en andre tempereringssyklus for å avlaste stresset som transformasjonen skaper. Å hoppe over den andre syklusen på en høyhastighetsklasse etterlater utemperert martensitt i strukturen, en kjent årsak til sprekker under bruk under sykliske skjærebelastninger.
Verktøystål vs. andre stålkategorier: Hvor linjen trekkes
Kjøpere som er nybegynnere med metallanskaffelser, forveksler ofte verktøystål med rustfritt stål eller konstruksjonsstål fordi alle tre deler ordet "stål". Skillet kommer ned til tiltenkt funksjon, ikke bare kjemi.
Verktøystål vs. rustfritt stål
Rustfritt stål er formulert rundt korrosjonsbestandighet, oppnådd med minst 10,5 % krom. Verktøystål er formulert rundt slitestyrke og dimensjonsstabilitet under belastning. Noen verktøystålkvaliteter, som A- og D-serien, inneholder nok krom til å motstå mild korrosjon, men korrosjonsmotstand er en bieffekt, ikke designmålet.
Verktøystål vs. strukturelt stål
Konstruksjonsstål, som A36 eller A572, er optimert for sveisbarhet og forutsigbar flytegrense i bjelker og rammer. Den blir nesten aldri varmebehandlet til høy hardhet fordi det vil gjøre den sprø for konstruksjonsbruk. Verktøystål er det motsatte: det er bevisst varmebehandlet for å være hardt, og ofrer ofte sveisbarheten helt.
Verktøystål vs. fjærstål
Fjærstål, som 1095 eller 5160, er herdet til et spesifikt hardhetsområde som maksimerer elastisk bøyning og tretthetsmotstand under gjentatt bøyning. Verktøystål er herdet for å opprettholde statisk hardhet under slipende eller slagkontakt, ikke for elastisk flex.
Overflatebehandlinger og belegg som forlenger verktøystål levetid
Varmebehandling setter bulkhardheten til en verktøyståldel, men overflateteknikk legger til et andre lag med beskyttelse ved det faktiske slitasjegrensesnittet. For høysyklus produksjonsverktøy bestemmer belegget eller overflatebehandlingen ofte verktøyets levetid like mye som valget av basislegering.
| Behandling | Overflatehardhet lagt til | Passer best for |
|---|---|---|
| Nitrering | Opptil 70 HRC ekvivalent | Hot-work dies, ekstruderingsverktøy |
| TiN belegg | Overflatehardhet ~2.300 HV | Skjæreverktøy, stanser |
| TiCN-belegg | Overflatehardhet ~3000 HV | Stemplingsdyser med høy slitasje |
| DLC-belegg | Lav friksjonskoeffisient | Formingsverktøy, glidende kontaktdyser |
| Svart oksid | Minimal hardhetsendring | Kun mild korrosjonsbeskyttelse |
Nitrering diffunderer nitrogen inn i ståloverflaten ved temperaturer som er lave nok til å unngå å forstyrre kjernehardheten oppnådd under den opprinnelige varmebehandlingen, noe som gjør den spesielt verdifull for H13 varmarbeidsdyser som trenger en hard sliteoverflate uten å ofre seigheten til bulkmaterialet. PVD-belegg som TiN og TiCN påføres etter sluttsliping og legger til et tynt, ekstremt hardt keramisk-lignende lag som motstår gnaging og klebende slitasje ved plateforming.
Et poeng verdt å flagge for kjøpere: belegg kan ikke kompensere for feil grunnkarakter. Et TiN-belagt O1-stempel vil fortsatt svikte ved bulkdeformasjon under en belastning som overstiger O1s kjerneseighet, fordi belegget bare er mikron tykt og ikke bærer noen av delens strukturelle belastninger. Valg av belegg bør alltid følge riktig karaktervalg, ikke erstatte det.
Ytelsesmål: Hardhet, seighet og varmegrenser etter karakter
Spesifikasjonsark beskriver ytelsen til verktøystål ved å bruke tre tilbakevendende tall: Rockwell C-hardhet (HRC), slagfasthet i foot-pounds og temperaturtaket for rød hardhet. Å sammenligne disse tallene på tvers av vanlige karakterer avklarer hvorfor en formdesigner velger ett stål fremfor et annet.
| Karakter | Arbeidshardhet (HRC) | Seighetsvurdering | Varmemotstandstak |
|---|---|---|---|
| O1 | 57–62 | Moderat | 175°C |
| A2 | 57–62 | Moderat-High | 250°C |
| D2 | 58–62 | Lav-Moderat | 425°C |
| H13 | 44–54 | Høy | 540°C |
| M2 | 62–66 | Lavt | 600°C |
En nyttig regel som erfarne verktøymakere bruker: hardhet og seighet beveger seg i motsatte retninger innenfor samme karakter . Å skyve D2 til maksimalt 62 HRC gjennom en lavere tempereringstemperatur forbedrer slitetiden, men øker risikoen for flis ved støt. Å temperere den tilbake til 58 HRC bytter litt slitasjeliv mot en meningsfylt tøffere kant. Denne avveiningen, ikke et fast tall, er det en metallurg faktisk stemmer når han velger en herdingsplan for en spesifikk dyseapplikasjon.
Hvor hver verktøystålfamilie presterer best i ekte produksjon
Å matche stålfamilien til den faktiske feilmodusen et verktøy opplever i drift er den største enkeltfaktoren i verktøyets levetid. Kategoriene nedenfor gjenspeiler vanlige feilmønstre rapportert på tvers av metallstempling og smioperasjoner.
Høyvolumsstempling
D2 og A2 dominerer denne kategorien fordi platestempling sliter en dyse gjennom slipende glidekontakt i stedet for varme. D2s høye kromkarbidinnhold gir den sterk motstand mot slitasje, og dens luftherdingsprosess minimerer forvrengning i store, komplekse dyseformer.
Varmesmiing og støpeverktøy
H13 er standardvalget her fordi verktøyets overflate gjentatte ganger kommer i kontakt med metall ved 700°C eller høyere. H13s molybden- og vanadiuminnhold lar den motstå mykning ved disse temperaturene, en egenskap som kalles rød hardhet, mens dens lavere karboninnhold holder den tøff nok til å overleve termisk sjokksykling uten å sprekke.
Skjæreverktøy og bor
M2 høyhastighetsstål forblir arbeidshestkvaliteten for borkroner, kraner og dreiebenkverktøy fordi det beholder banebrytende hardhet selv når friksjon varmer opp verktøyspissen under maskinering. Koboltforsterkede varianter som M35 øker varmetoleransen ytterligere for å kutte herdede eller eksotiske legeringer.
Injeksjonsformer av plast
P20 formstål er valgt for dets bearbeidbarhet i forhåndsherdet tilstand og dets evne til å ha en høypolert finish, som er kritisk for støping av klare eller kosmetiske plastdeler der overflatedefekter på formen overføres direkte til hver del som produseres.
Cold Heading og Wire Forming Dies
Cold heading dyser, som brukes til å danne festehoder og trådformer gjennom ren kompresjonsdeformasjon, er vanligvis avhengig av D2 eller D-serien av høyere legeringer fordi prosessen genererer intenst lokalisert trykk uten betydelig varme. Den dominerende feilmodusen her er flising ved skarpe indre hjørner i stedet for gradvis slitasje, noe som gjør seighet ved arbeidshardhetsområdet like viktig som slitestyrketallet på spesifikasjonsarket.
Skjæreblad og skjærekniver
Skjærblader som skjærer i metallplater eller spoler kombinerer slagbelastning med slipende glidekontakt ved skjærekanten, noe som gjør støtbestandige S-seriekvaliteter eller tøffere A-serie kaldarbeidskvaliteter til vanlige valg fremfor hardere, men sprøere D-seriestål. Et blad som er slipt fra D2 kan holde en kant lenger i materiale med lett tykkelse, men er mer utsatt for flis når linjen møter tykkere lager eller hardere legeringsspoler enn opprinnelig spesifisert.

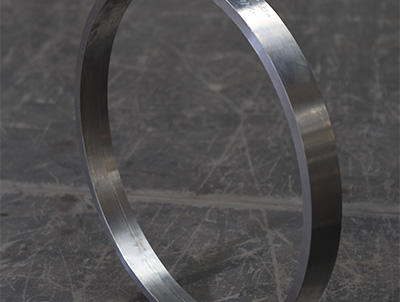

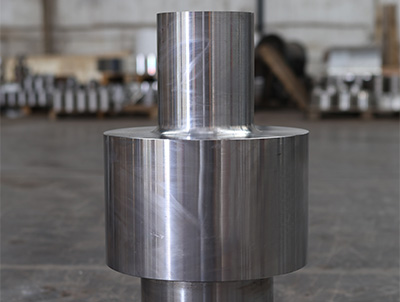

Smiingsspørsmålet: Hvorfor det endrer verktøyets levetid mer enn kjøpere forventer
Et smidd verktøystålemne og et støpt emne kan bære identiske kjemiske sertifikater og likevel yte helt annerledes i felten. Forskjellen bor i kornstrukturen, ikke kjemiarket.
Stålsmiing komprimerer og bearbeider metallet mekanisk, som lukker den indre porøsiteten som er igjen fra støpingen og justerer kornstrømmen langs delens bærende akse. For en dyse eller stans som tar gjentatt støt, er denne kornjusteringen det som forhindrer utmattelsessprekker i å starte ved indre hulrom. Bransjedata på smidde kontra støpte verktøystålkomponenter viser konsekvent at smidde deler oppnår lengre serviceintervaller under syklisk belastning, og det er grunnen til at de fleste premium-dysesett spesifiserer smidde emner selv om de koster mer per enhet enn støpte eller valsede ekvivalenter.
For kjøpere som vurderer leverandørtilbud, er det å spørre spesifikt om emnet var smidd, varmvalset eller støpt et av de mest nyttige enkeltspørsmålene som er tilgjengelige, fordi svaret korrelerer direkte med forventet verktøylevetid selv når legeringskvaliteten på papiret er den samme.
Vanlige feilmoduser for verktøystål og deres underliggende årsaker
De fleste feil i verktøystål faller inn i et lite antall gjenkjennelige mønstre. Å identifisere hvilket mønster som oppstod er den raskeste måten å diagnostisere om problemet var karaktervalg, varmebehandling eller driftsforhold.
Slipende slitasje
Gradvis tap av dimensjonsnøyaktighet langs arbeidsflaten, synlig som avrundede kanter eller en matt, ripet kontaktflate. Grunnårsaken er vanligvis utilstrekkelig karbidinnhold for sliteevnen til materialet som behandles, eller et belegg som har blitt slitt gjennom til grunnstålet.
Chipping
Små fragmenter bryter bort fra en skjærekant eller hjørne, typisk ved oppstart eller når fremmedlegemer kommer inn i dysen. Grunnårsaken er oftest hardhet satt for høyt for seigheten applikasjonen krever, eller en tempereringssyklus som gjorde at delen ble mer sprø enn karakteren er i stand til å tolerere.
Varmekontroll
Et nettverk av fine overflatesprekker som ligner tørket slam, vanlig på varmearbeid og støpeverktøy. Grunnårsaken er gjentatt termisk syklus mellom kontakt med varmt metall og kjøling, som sliter ut overflaten raskere enn kjernen, og akselereres når kjølevæskestrømmen er ujevn over dyseflaten.
Plastisk deformasjon
Synlig bøyning, soppdannelse eller flating av en arbeidskant under belastning, i stedet for sprekker. Grunnårsaken er vanligvis en karakter med utilstrekkelig bulkhardhet for det påførte trykket, eller en del som aldri ble herdet riktig på grunn av et ovnskalibreringsproblem.
Galling og klebende slitasje
Materiale fra arbeidsstykket overføres til verktøyoverflaten, og skaper en oppbygging som forringer overflatefinishen på etterfølgende deler. Grunnårsaken er vanligvis utilstrekkelig overflatehardhet eller smøring i forhold til arbeidsstykkematerialet, og er en av feilmodusene som PVD-belegg håndterer mest effektivt.
Kostnadsfaktorer som driver verktøystålpriser
Verktøystålprisen per kilo varierer mye mer enn konstruksjonsstål fordi legeringsinnhold, prosesseringsrute og formfaktor alle beveger prisen uavhengig. Å forstå hvilken faktor som driver et tilbud hjelper kjøpere med å vurdere om en prisforskjell mellom leverandører gjenspeiler ekte kvalitetsvariasjon eller bare en annen produksjonsrute.
| Kostnadsdriver | Typisk påvirkning | Hvorfor det betyr noe |
|---|---|---|
| Legeringsinnhold | Høy | Wolfram, molybdenum, and cobalt are priced on volatile global commodity markets |
| Smidd vs. støpt/rullet | Moderat-High | Smiing gir pressetid og energi, men forbedrer kornstrukturen |
| Bar størrelse og form | Moderat | Større tverrsnitt og ferdigslipt flatt lager gir premier over rundstang |
| Varmebehandlingstjeneste | Moderat | Vakuumherding og flersyklustempering koster mer enn grunnleggende ovnssykluser |
| Sertifisering og sporbarhet | Lav-Moderat | Fulle fabrikksertifikater med varmetall gir administrative kostnader, men reduserer risikoen |
Wolfram- og koboltprisene er spesielt volatile fordi begge metallene er sterkt avhengige av et lite antall produserende land, noe som betyr at høyhastighetsstålkvaliteter som M2 og M35 kan se merkbart større prissvingninger over et gitt år enn krombaserte kaldarbeidskvaliteter som D2 eller A2. Kjøpere som planlegger store verktøyprogrammer rundt høyhastighetskvaliteter låser noen ganger materialpriser i forkant av en produksjonskjøring spesielt for å håndtere denne volatiliteten.
Når man sammenligner tilbud fra forskjellige leverandører for det som ser ut til å være samme kvalitet, er den vanligste kilden til en uvanlig lav pris en erstatning av valset eller støpt materiell med smidd materiell, eller en reduksjon i antall tempereringssykluser som brukes under varmebehandling. Begge snarveiene produserer en del som består en innledende hardhetskontroll, men som har en vesentlig kortere forventet levetid.
Et praktisk rammeverk for å velge riktig verktøystål
Å velge en verktøystålklasse kommer ned til å svare på fire spørsmål i rekkefølge, i stedet for å starte fra en favorittkarakter og jobbe bakover.
- Hva er den dominerende feilmodusen? Slipende slitasje peker mot kaldarbeidskvaliteter med høyt krom som D2; støtbelastningspunkter mot støtbestandige S-grader; varmeeksponering peker mot H-seriens varmearbeidskvaliteter.
- Hva er driftstemperaturområdet? Alt som kjører konsekvent over 300 °C eliminerer de fleste kaldarbeidskvaliteter fra vurdering uavhengig av deres romtemperaturhardhetstall.
- Hvor kompleks er delens geometri? Intrikate geometrier med tynne seksjoner favoriserer luftherdende kvaliteter, siden de forvrenges mindre under bråkjøling enn vann- eller oljeherdende kvaliteter.
- Hvilke bearbeidings- og etterbehandlingstrinn følger etter varmebehandling? Karakterer beregnet for sliping til en fin finish, som D2, må spesifiseres med slipegodtgjørelser i tankene, siden dimensjonsbevegelse etter herding varierer etter grad.
Å gå gjennom disse fire spørsmålene før du ber om tilbud forhindrer den vanligste og mest kostbare feilen ved anskaffelse av verktøy: å bestille en karakter som samsvarer med hardhetsspesifikasjonen på papiret, men som mislykkes i forhold til den faktiske slitemekanismen delen opplever under bruk.
Ofte stilte spørsmål om Tool Steel
Hva gjør et stål til et "verktøystål" i stedet for et vanlig legert stål?
Klassifiseringen avhenger av tiltenkt bruk og prosessering, ikke bare kjemi. Et stål betraktes som et verktøystål når det er formulert og varmebehandlet spesifikt for å beholde hardhet, kantgeometri og slitestyrke mens det formes eller kuttes andre materialer, i stedet for å bli brukt som et bærende konstruksjonselement.
Kan verktøystål sveises?
Noen kvaliteter kan sveises med forvarme og ettersveis varmebehandling, men det unngås generelt på ferdig, herdet verktøy fordi varmen fra sveising lokalt retemperer eller herder området, og skaper en sprø sone som er utsatt for sprekker. Reparasjoner utføres vanligvis før endelig herding når det er mulig.
Hvorfor koster smidd verktøystål mer enn valset eller støpt verktøystål?
Stålsmiing krever ekstra energi, spesialisert presseutstyr og mer behandlingstid for å mekanisk bearbeide emnet i form. Den ekstra kostnaden reflekterer den forbedrede kornstrukturen og reduserte indre porøsiteten, som direkte forlenger levetiden i høysyklusapplikasjoner.
Hva er forskjellen mellom luftherdende og oljeherdende verktøystål?
Luftherdende kvaliteter, som A2 og D2, når full hardhet når de avkjøles i stille luft etter austenitisering, noe som minimerer vridning i komplekse former. Oljeherdende kvaliteter avkjøles raskere i et oljekjølebad, og oppnår hardhet raskere, men med høyere risiko for forvrengning i tynne eller intrikate seksjoner.
Hvor lenge varer vanligvis en riktig valgt verktøystål?
Levetiden varierer enormt avhengig av bruksområde, men en korrekt tilpasset D2-stansematrise i moderat volum av metallbearbeiding går vanligvis inn i hundretusenvis av slag før det kreves en ny sliping, mens en mismatchende karakter under de samme forholdene kan mislykkes innenfor en liten brøkdel av denne syklusen.
Betyr høyere hardhet alltid bedre verktøyytelse?
Nei. Hardhet og seighet avveier hverandre i hver verktøystålkvalitet. Å presse hardheten til det maksimale forbedrer slitestyrken, men øker sprøheten, noe som kan forårsake flisdannelse under støtbelastninger. Riktig hardhetsmål avhenger av om den dominerende belastningen på verktøyet er slitasje eller mekanisk støt.
Hva er forskjellen mellom verktøystål for varmt og kaldt arbeid?
Verktøystål for kaldarbeid er designet for romtemperaturapplikasjoner som blanking og stansematriser, hvor slitestyrke mot slipende glidekontakt er prioritet. Verktøystål for varmt arbeid, identifisert med H-prefikset, er formulert for å beholde hardhet og motstå termisk tretthet når verktøyoverflaten gjentatte ganger kommer i kontakt med metall som er oppvarmet til flere hundre grader, som ved smiing og trykkstøping.
Kan en stålkvalitet erstattes med et billigere alternativ uten tap av ytelse?
Noen ganger, men bare når vikarkarakteren samsvarer med den dominerende feilmodusen til originalen. Å erstatte O1 med A2 i en applikasjon med lavt volum med enkel geometri kan fungere akseptabelt, siden begge tilbyr lignende hardhet, men å erstatte O1 med D2 i en applikasjon med høyvolum abrasiv stempling vil typisk forkorte verktøyets levetid betydelig fordi O1 mangler kromkarbidinnholdet som er nødvendig for vedvarende slitestyrke.
Hvordan leveres verktøystål vanligvis til en maskinverksted eller dyseprodusent?
Verktøystål leveres oftest som glødet rundstang, flatstang eller forhåndsslipt flate, alt i en myk, bearbeidbar tilstand. Kjøperen eller en avtalt varmebehandler utfører deretter herde- og herdingssyklusen etter at delen er maskinert til sin grove eller nesten endelige geometri, siden bearbeiding av herdet verktøystål direkte er sakte og forårsaker overdreven verktøyslitasje på skjæreutstyret.
Hvorfor sprekker enkelte verktøyståldeler under varmebehandling i stedet for etter mange års bruk?
Sprekkdannelse under herdingskjølingen, snarere enn under service, peker vanligvis på termisk sjokk fra for høy avkjølingshastighet i forhold til delens snitttykkelse og geometri, skarpe indre hjørner som konsentrerer spenninger, eller utilstrekkelig forvarming før det siste austeniteringstrinnet. Dette er problemer med varmebehandlingsprosesser snarere enn problemer med valg av legering, og de påvirker vanligvis en batch i stedet for isolerte deler.
Er verktøystål magnetisk?
De fleste verktøystålkvaliteter er magnetiske i sin herdede, martensittiske tilstand fordi martensitt beholder de ferromagnetiske egenskapene til det underliggende jerngitteret. Et lite antall spesialkvaliteter med svært høyt beholdt austenittinnhold kan vise redusert magnetisk respons, men dette er uvanlig i standard kommersielle kvaliteter som O1, A2, D2, H13 eller M2.
