Hvilke legeringer er i stål? En komplett guide til stålsammensetning

Hvilke legeringer er i stål? Det direkte svaret

Stål er grunnleggende en legering av jern og karbon , men moderne stålkvaliteter inneholder et bredt spekter av ekstra legeringselementer som definerer deres mekaniske, termiske og kjemiske egenskaper. De vanligste legeringselementene som finnes i stål inkluderer karbon (C), mangan (Mn), silisium (Si), krom (Cr), nikkel (Ni), molybden (Mo), vanadium (V), wolfram (W), kobolt (Co), kobber (Cu), titan (Ti), niob (Nb) og bor (B). Hvert element tilsettes i nøyaktige mengder – noen ganger så lite som 0,001 vektprosent – ​​for å oppnå målrettede ytelsesegenskaper.

Vanlig karbonstål inneholder bare jern, karbon og sporforurensninger. Legert stål, derimot, er bevisst beriket med ett eller flere av disse elementene. Det resulterende materialet kan konstrueres for ekstrem hardhet, korrosjonsbestandighet, høytemperaturstabilitet eller overlegen seighet – noe som gjør legert stål til det foretrukne materialet på tvers av luftfarts-, bil-, energi- og tungindustrisektorer. I stålsmiing operasjoner spesifikt, legeringskjemien til en stålkvalitet bestemmer direkte hvordan den reagerer på varme, deformasjon og varmebehandling etter smiing.

Karbon: Det primære legeringselementet i alle stålkvaliteter

Karbon er det definerende elementet som forvandler rent jern til stål. Innholdet varierer vanligvis fra 0,02 til 2,14 vekt%. , har en mer dramatisk effekt på stålets egenskaper enn noe annet enkeltelement. Økt karboninnhold øker hardheten og strekkstyrken, men reduserer duktiliteten og sveisbarheten.

Stål er klassifisert i tre brede kategorier basert på karboninnhold:

• Lavkarbonstål (mykt stål): 0,05 %–0,30 % karbon. Svært duktil, lett å sveise, ofte brukt i strukturelle applikasjoner og metallplater.
• Middels karbonstål: 0,30 %–0,60 % karbon. Balansert styrke og duktilitet, mye brukt i aksler, tannhjul og smiing som krever moderat hardhet.
• Høyt karbonstål: 0,60 %–1,00 % karbon. Høy hardhet og slitestyrke, brukt i skjæreverktøy, fjærer og høystyrketråd.
• Ultrahøyt karbonstål: 1,00 %–2,14 % karbon. Ekstremt hardt, men sprøtt; brukes i spesialiserte skjæreapplikasjoner og historisk bladproduksjon.

I stålsmiing er karboninnholdet nøye valgt fordi stål med høyere karbon krever strengere temperaturkontroll under smiingsprosessen. For eksempel er middels karbonkvaliteter som AISI 1040 eller 1045 blant de mest smidde stålene fordi de gir nok styrke for mekaniske komponenter samtidig som de forblir brukbare ved smitemperaturer mellom 1100°C og 1250°C.

Mangan: Det essensielle bakgrunnslegeringselementet

Mangan finnes i praktisk talt alle kommersielle stålkvaliteter, typisk i konsentrasjoner mellom 0,25 % og 1,65 % . Den tjener flere kritiske metallurgiske funksjoner som ofte blir oversett nettopp fordi de opererer i bakgrunnen.

Mangan fungerer som et deoksidasjonsmiddel under stålfremstilling, og kombineres med oksygen og svovel for å danne stabile inneslutninger som flyter ut av smelten. Uten mangan ville svovel dannet jernsulfid ved korngrenser, noe som forårsaker et fenomen som kalles varm korthet - en katastrofal sprøhet som oppstår ved høye temperaturer og gjør stål uegnet for varme arbeidsprosesser som smiing. Ved å danne mangansulfid (MnS) i stedet, forblir stålet brukbart selv ved smitemperaturer.

Utover sin rolle i varmbearbeidbarhet, øker mangan også herdbarheten, noe som betyr at stålet kan herdes dypere gjennom varmebehandling. Et stål med 1,5 % mangan, slik som AISI 1541, har vesentlig bedre herdbarhet enn en sammenlignbar kvalitet med kun 0,5 % mangan. Stål med høyt manganinnhold (Hadfield-stål, 11%–14% Mn) er et ekstremt tilfelle: de blir eksepsjonelt seige og arbeidsherder raskt under støtbelastning, noe som gjør dem nyttige for knusere, gruveutstyr og jernbaneoverganger.

Krom: Legeringen som gjør stål rustfritt

Krom er uten tvil det mest kjente legeringselementet i stål, først og fremst på grunn av dets rolle i rustfritt stål. Et krominnhold på minst 10,5 % forårsaker dannelsen av et passivt kromoksidlag på ståloverflaten, noe som gir robust korrosjonsmotstand i et bredt spekter av miljøer. Rustfrie stålkvaliteter som 304 (18 % Cr, 8 % Ni) og 316 (16 % Cr, 10 % Ni, 2 % Mo) er referansematerialene i matforedling, medisinsk utstyr og maritimt utstyr.

Kroms bidrag strekker seg imidlertid langt utover korrosjonsbestandighet. Selv ved lavere konsentrasjoner på 0,5 %–3,0 % øker krom herdbarheten, slitestyrken og høytemperaturstyrken betydelig. Krom danner harde karbider i stålmatrisen, som motstår slitasje og opprettholder hardheten ved høye driftstemperaturer. Dette gjør kromholdige legeringsstål høyt verdsatt i verktøystål og lagerstål. For eksempel inneholder AISI 52100 - det mest brukte lagerstålet globalt - omtrent 1,5 % krom, noe som bidrar til den fine karbidfordelingen som er ansvarlig for dets eksepsjonelle kontakttretthetsmotstand.

I stålsmiingsapplikasjoner er krom-molybden (Cr-Mo) stål som AISI 4130 og 4140 mye brukt til smidde trykkbeholdere, drivaksler og strukturelle komponenter. Kombinasjonen av krom og molybden gir disse stålene overlegen herdbarhet og seighet etter herding-og-temper-varmebehandling, noe som gjør smidde Cr-Mo-deler svært pålitelige under syklisk belastning.

Nikkel: Seighet og lavtemperaturytelse

Nikkel er et av få legeringselementer som forbedrer seigheten uten å redusere duktiliteten betydelig. Den stabiliserer austenittfasen, forfiner kornstrukturen og senker overgangstemperaturen til seig til sprø - en egenskap som er av avgjørende betydning for stålkomponenter som opererer i miljøer under null, som kryogene lagringstanker, polar infrastruktur og arktisk boreutstyr.

Ved konsentrasjoner av 1,0 %–4,0 % , øker nikkel støtfastheten betydelig, spesielt ved lave temperaturer. Nikkelstålkvaliteter som ASTM A203 (med 2,25 % eller 3,5 % Ni) er spesielt designet for trykkbeholdere i lavtemperaturdrift. Ved enda høyere konsentrasjoner oppnår maraldrende stål (18 % Ni) flytegrenser som overstiger 2000 MPa samtidig som de beholder god bruddseighet – en kombinasjon som er praktisk talt umulig å oppnå med karbon alene.

Nikkel er også en nøkkelstabilisator i austenittisk rustfritt stål, og motvirker kroms ferrittfremmende tendens. Jern-krom-nikkel-likevekten i kvaliteter som 304 og 316 skaper en fullstendig austenittisk mikrostruktur som forblir ikke-magnetisk og svært korrosjonsbestandig selv ved kryogene temperaturer.

Fra et stålsmiingssynspunkt er nikkelholdige legeringer som AISI 4340 (Ni-Cr-Mo stål) blant de mest smidde høyytelseskvalitetene. Smidde 4340-komponenter – veivaksler, landingshjuldeler, kraftige aksler – drar nytte av nikkelets seighetsbidrag, spesielt etter herding og herding.

Molybden: Herdbarhet, krypemotstand og varmestyrke

Molybden er et av de mest effektive herdbarhetsmidlene i legert stål, aktivt selv i konsentrasjoner så lave som 0,15 %–0,30 % . Dens innflytelse på herdbarhet per vektenhet er omtrent fem ganger større enn krom. Dette betyr at små tilsetninger av molybden kan erstatte betydelig større tilsetninger av krom eller mangan, noe som gjør det økonomisk verdifullt i ståldesign.

Molybden undertrykker også tempereringssprøhet, et fenomen der visse legeringsstål blir sprø etter herding i temperaturområdet 375 °C til 575 °C. Ved å hemme denne sprøhetsmekanismen lar molybden stålprodusenter trygt temperere kromholdige stål til optimal seighet uten risiko for sprøbrudd under bruk.

Ved høyere konsentrasjoner forbedrer molybden dramatisk krypemotstanden - evnen til å motstå langsom deformasjon under vedvarende stress ved høye temperaturer. Krom-molybden og krom-molybden-vanadium-stål som brukes i kraftverkskjeler, damprørledninger og turbinkomponenter inneholder vanligvis 0,5 %–1,0 % Mo, noe som muliggjør langvarig drift ved temperaturer over 500 °C.

I sammenheng med stålsmiing er molybdenholdige kvaliteter som 4140 (0,15 %–0,25 % Mo) og 4340 (0,20 %–0,30 % Mo) standardvalg for kritiske smidde deler. Molybdeninnholdet sikrer at smiing med stort tverrsnitt kan gjennomherdes under varmebehandling, og produserer konsistente mekaniske egenskaper fra overflaten til kjernen av tunge smiinger som pressrammer, jernbaneaksler og oljefeltkomponenter.

Vanadium: Kornforfining og nedbørsherding

Vanadium brukes i konsentrasjoner typisk mellom 0,05 % og 0,30 % , men dens innflytelse på stålmikrostruktur er uforholdsmessig med mengden. Den danner ekstremt stabile karbider og nitrider - vanadiumkarbid (VC) og vanadiumnitrid (VN) - som fester korngrenser og hemmer kornvekst under varmbearbeiding og varmebehandling. Resultatet er en finere kornstørrelse, som samtidig forbedrer både styrke og seighet.

Vanadium er et hjørnesteinselement i mikrolegert stål (også kalt høyfast lavlegert stål, eller HSLA-stål), der dets nedbørsforsterkende effekt gjør det mulig å oppnå flytegrenser på 500–700 MPa uten konvensjonell bråkjøling og herding. Dette er kommersielt viktig fordi HSLA-stål kan valses eller smides direkte til sine endelige egenskaper uten ytterligere varmebehandling, noe som reduserer produksjonskostnadene.

I verktøystål brukes vanadium i høyere konsentrasjoner på 1–5 % for å produsere harde vanadiumkarbider som dramatisk forbedrer slitestyrken. Høyhastighets stålkvaliteter som M2 inneholder omtrent 1,8 % vanadium, noe som bidrar til deres evne til å beholde skjærehardheten ved temperaturer opp til 600°C generert under maskinering.

For stålsmioperasjoner representerer mikrolegerte vanadiumkvaliteter en betydelig effektivitetsfordel. Smidde bildeler som koblingsstenger og veivaksler laget av mikrolegert vanadiumstål kan luftkjøles direkte fra smipressen, og hopper over den kostbare herde-og-tempereringssyklusen, mens de fortsatt oppnår de nødvendige mekaniske egenskapene.

Silisium: Deoksidering og elastiske egenskaper

Silisium finnes i praktisk talt alle stålkvaliteter som en rest fra stålfremstillingsprosessen, typisk i nivåer på 0,15 %–0,35 % i konstruksjonsstål. Dens primære rolle er som en deoksideringsmiddel - silisium har en sterk affinitet for oksygen, og danner silisiumdioksid (SiO₂) inneslutninger som fjernes under raffinering, noe som resulterer i renere, sterkere stål.

Ved høyere silisiumkonsentrasjoner på 0,5 %–2,0 % øker silisium stålets elastiske grense og utmattelsesmotstand. Denne egenskapen utnyttes i fjærstål, der kvaliteter som SAE 9260 (1,8%–2,2% Si) bruker silisiums bidrag til å opprettholde høy flytestyrke og motstå permanent deformasjon under syklisk belastning. Ventilfjærer, opphengsfjærer og skinneklips er avhengige av silisium-mangan fjærstål for deres evne til å absorbere gjentatte støt uten stivning.

Silisium spiller også en spesialisert rolle i elektriske stål (transformatorstål), der konsentrasjoner på 1%–4% Si dramatisk reduserer energitap fra virvelstrømmer og hysterese. Kornorientert silisiumstål - kjernematerialet i elektriske transformatorer - bruker rundt 3,2 % Si for å oppnå svært retningsbestemte magnetiske egenskaper.

Wolfram og kobolt: Essentials for høyhastighetsverktøystål

Wolfram og kobolt er først og fremst assosiert med høyhastighets verktøystål og spesiallegeringer designet for ekstreme driftsforhold. Tungsten danner svært harde, stabile wolframkarbider som beholder hardheten ved høye temperaturer, noe som gjør wolframbærende verktøystål i stand til å kutte operasjoner med hastigheter som ville føre til at vanlige karbonverktøystål mister humøret og mykner.

Det klassiske T1 høyhastighetsstålet inneholder 18% wolfram , sammen med 4 % krom, 1 % vanadium og 0,7 % karbon. Denne legeringssammensetningen produserer et verktøy som opprettholder skjærehardheten over HRC 60 ved temperaturer opp til 550°C. Utviklingen av høyhastighetsstål i M-serien erstattet mye av wolfram med molybden (opptil 9,5 % Mo i M1), og tilbyr tilsvarende ytelse til lavere legeringskostnader.

Kobolt, i konsentrasjoner på 5%–12%, øker den varme hardheten til høyhastighetsstål ytterligere ved å øke matrisens motstand mot mykning ved rød varme. Karakterer som M42 (8 % Co) og T15 (5 % Co) brukes til de mest krevende skjæreoperasjonene, inkludert hard dreiing og avbrutt kutt i vanskelige materialer som titanlegeringer og herdet stål. Kobolt vises også i maraldrende stål med 7%–12%, hvor det forbedrer nedbørsherdemekanismen som gir ultrahøy styrke.

Titan, Niob og Bor: Mikrolegeringselementer med stor innvirkning

Noen av de kraftigste legeringstilsetningene til stål opererer i spornivåkonsentrasjoner, men deres innflytelse på egenskapene er betydelig og godt dokumentert.

Titanium

Titan brukes i konsentrasjoner på 0,01 %–0,10 % som en sterk karbid- og nitriddanner. I rustfritt stål stabiliserer titantilsetninger (Karakter 321 rustfritt) legeringen mot sensibilisering - en form for kromutarming ved korngrenser som oppstår under sveising og fører til intergranulær korrosjon. I HSLA-stål forfiner titan kornstørrelsen og bidrar til å styrke nedbøren, lik vanadium, men som opererer i enda lavere konsentrasjoner.

Niob (Columbium)

Niob brukes i konsentrasjoner så lave som 0,02 %–0,05 % og er kanskje det mest kostnadseffektive mikrolegeringselementet som er tilgjengelig. Selv ved disse spornivåene forsinker niob veksten av austenittkorn betydelig under varmvalsing og smiing, og produserer finere ferritiske kornstrukturer i det ferdige produktet. Finere kornstørrelse betyr direkte forbedret flytestyrke og overlegen slagfasthet ved lave temperaturer - en kombinasjon av egenskaper som er kritiske for rørledningsstål, offshore-konstruksjonsstål og trykkbeholderplater. Moderne rørledningskvaliteter som API X70 og X80 er avhengige av niob-mikrolegering for å oppnå de nødvendige styrke- og seighetsspesifikasjonene.

Bor

Bor er unik blant legeringselementer fordi det er effektivt ved bemerkelsesverdig lave konsentrasjoner av bare 0,0005 %–0,003 % (5 til 30 deler per million). Ved disse spornivåene segregerer bor til austenittkorngrenser og øker herdbarheten dramatisk ved å forsinke kjernedannelsen av ferritt og perlitt under avkjøling. En 30 ppm bortilsetning til et middels karbonstål kan øke herdbarheten like effektivt som en 0,5 %–1,0 % kromtilsetning. Borbehandlet stål er mye brukt i masseproduserte smidde festemidler, hvor deres utmerkede herdbarhet gjør at mindre tverrsnitt kan herdes fullstendig i vannkjøling, noe som reduserer legeringskostnadene samtidig som styrken opprettholdes.

Hvordan legeringselementer påvirker stålsmiingsadferd

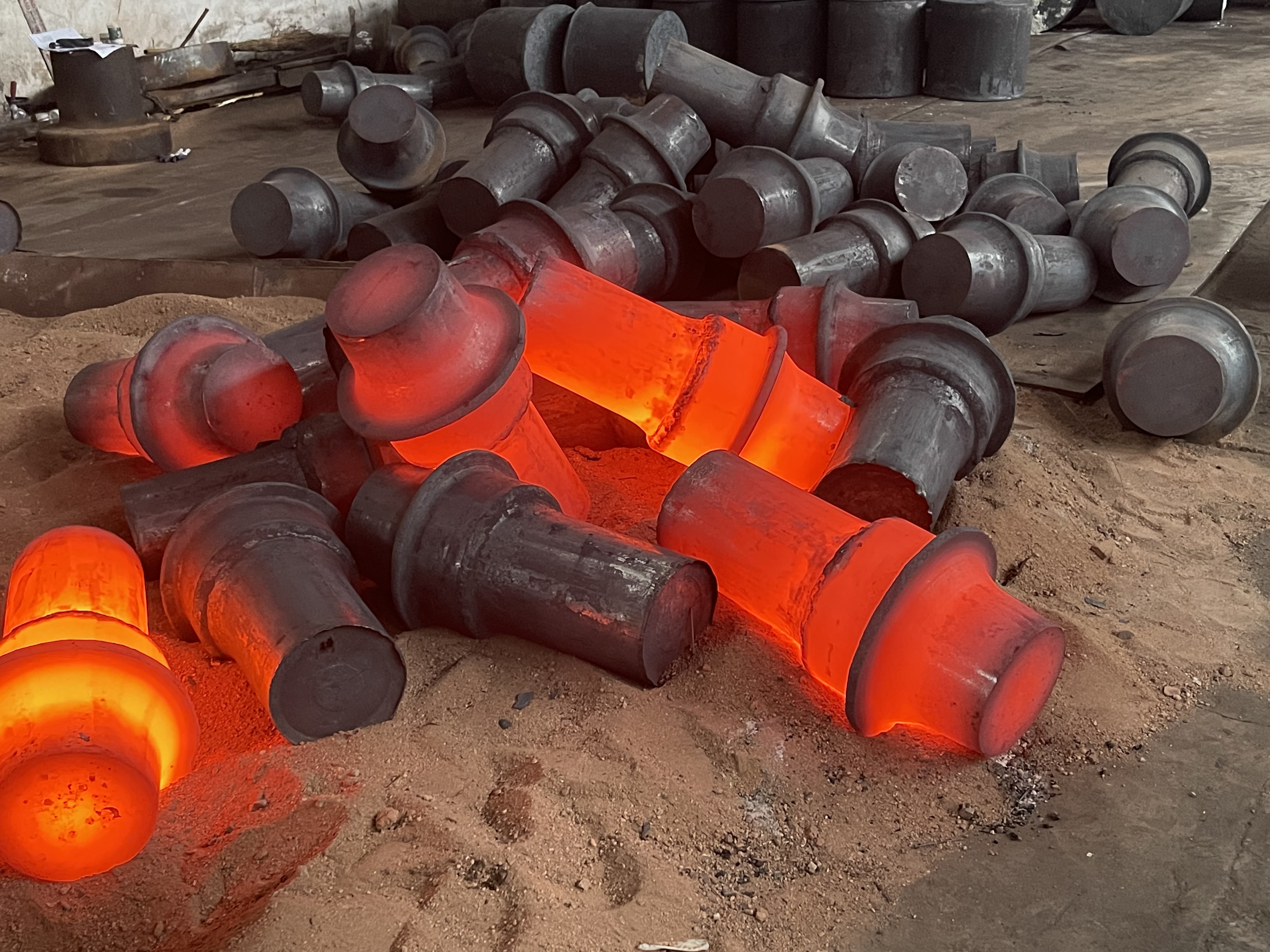

Stålsmiing er ikke bare et spørsmål om oppvarming og hamring. Legeringskjemien til stålet styrer fundamentalt hvordan metallet oppfører seg under hvert trinn av smiingsprosessen - fra emneoppvarming til dysefylling, og fra avkjøling til endelig varmebehandling.

Smibarhet og varmbearbeidbarhet

Smibarhet refererer til hvor lett et stål kan deformeres til ønsket form uten å sprekke eller rive. Vanlig lavkarbonstål (f.eks. AISI 1020) har utmerket smibarhet fordi de er myke, formbare og har brede varmebearbeidende temperaturvinduer. Når legeringsinnholdet øker - spesielt med høye krom-, wolfram- eller høye karbonnivåer - reduseres smibarheten fordi legeringskarbidene og intermetalliske materialer begrenser plaststrømmen. Verktøystål som D2 (12 % Cr, 1,5 % C) krever svært presis temperaturkontroll under smiing for å unngå sprekker i overflaten.

Smiing temperaturområde

Hver stållegering har et anbefalt temperaturområde for smiing. Overskridelse av øvre grense forårsaker korngrensesmelting (begynnende smelting) og irreversible skader. Å falle under den nedre grensen øker risikoen for å smi seg inn i tofaseområdet, og forårsake indre rifter. Typiske smitemperaturområder etter legeringstype:

Post-smiing varmebehandling og legeringskjemi

De fleste smidninger av legert stål gjennomgår varmebehandling etter smiing for å oppnå sine endelige mekaniske egenskaper. Legeringskjemien bestemmer hvilken varmebehandlingssyklus som er passende og hvordan stålet vil reagere. Legeringer med høy herdbarhet som 4340 kan oljeslukkes fra austenitiseringstemperaturer rundt 830 °C og deretter tempereres ved 200 °C–600 °C for å målrette spesifikke kombinasjoner av hardhet, strekkfasthet og slagfasthet. Nikkel-, krom- og molybdeninnholdet i 4340 sikrer at selv smiing med tunge seksjoner med tverrsnitt over 100 mm oppnår konsistent gjennomherding, mens vanlig karbonstål vil vise et betydelig fall i hardhet fra overflaten til midten i samme seksjonsstørrelse.

Vanlige stållegeringskvaliteter og deres elementære sammensetninger

Å forstå spesifikke karakterer og deres legeringssammensetninger bygger bro mellom teori og praksis. Tabellen nedenfor oppsummerer den kjemiske sammensetningen av mye brukte strukturelle og legerte stålkvaliteter, hvorav mange er stifter i stålsmiingsindustrien.

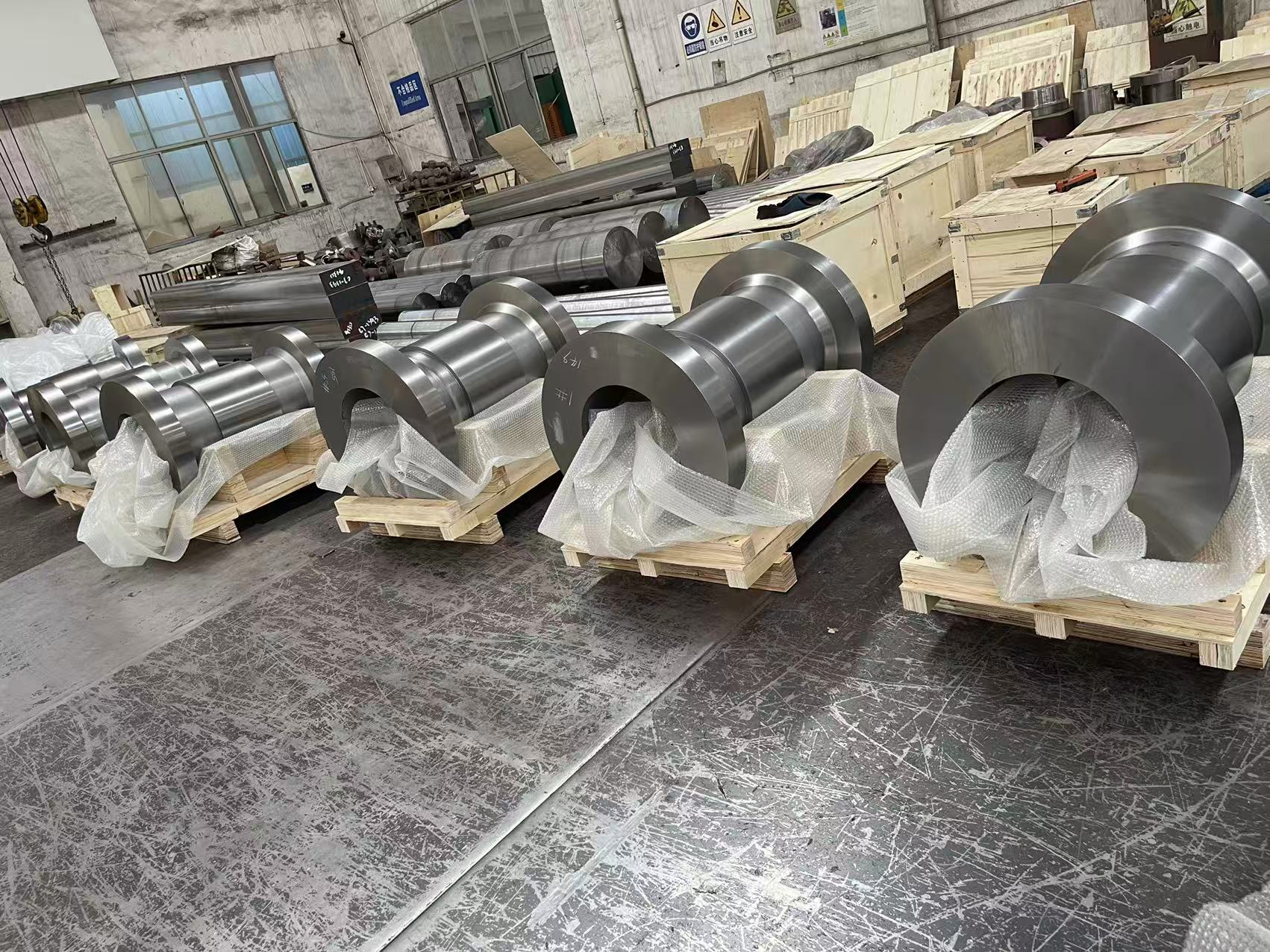

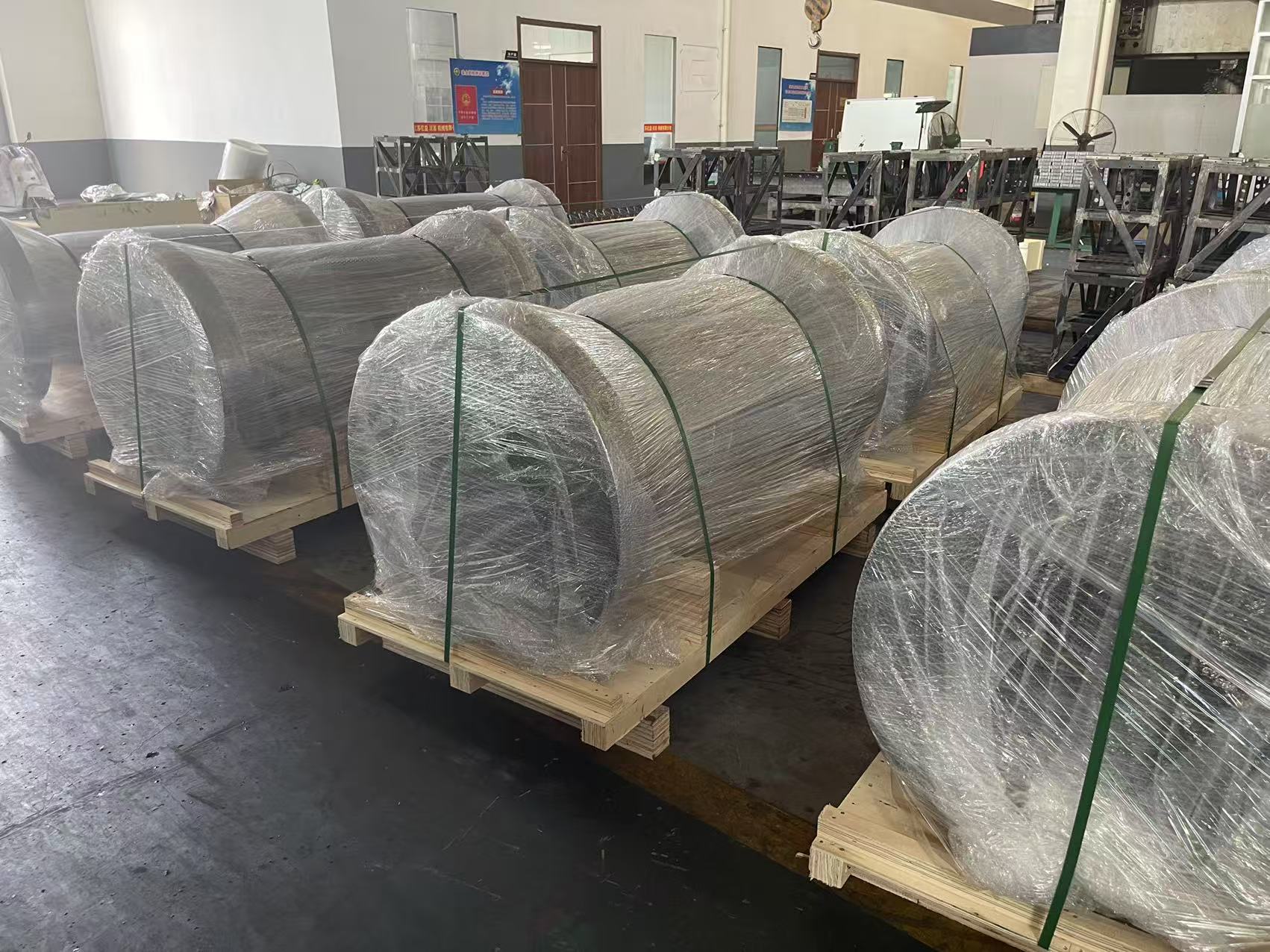

Velge riktig legert stål for smidde komponenter

Å velge riktig legert stål for smiing er en multivariabel ingeniørbeslutning. Prosessen innebærer å balansere ytelseskrav i bruk mot smibarhet, varmebehandlebarhet, bearbeidbarhet, sveisbarhet og kostnader. Det er sjelden et enkelt "beste" stål for en gitt applikasjon - valget avhenger av den spesifikke kombinasjonen av spenninger, temperaturer og miljøer komponenten vil møte.

Viktige hensyn ved valg av legeringer for smidde komponenter inkluderer:

• Seksjonsstørrelse og herdbarhet: Smiing med stort tverrsnitt krever legeringer med høy herdbarhet. AISI 4340 med Ni-Cr-Mo-kombinasjonen er vanligvis spesifisert for komponenter med kritiske seksjoner over 75 mm fordi den opprettholder gjennomherding i tunge seksjoner.
• Tretthetsliv: Komponenter som utsettes for syklisk belastning - veivaksler, koblingsstenger, aksler - drar nytte av finkornet legert stål med kontrollert inneslutningsinnhold. Vakuumavgasset og rent stålpraksis kombinert med vanadium- eller niob-mikrolegering gir lengre utmattelseslevetid.
• Tjeneste for forhøyet temperatur: Hvis den smidde delen vil fungere ved temperaturer over 400 °C - turbinskiver, ventilhus, eksosmanifolder - kreves krom-molybden-vanadium-kvaliteter eller nikkelbaserte superlegeringssmidninger for å motstå kryp og opprettholde styrke.
• Korrosjonsbestandighet: Marine eller kjemiske prosessmiljøer krever smiing av rustfritt stål. Klasse 316 rustfritt foretrekkes fremfor 304 i kloridrike miljøer på grunn av molybdeninnholdet, som reduserer følsomheten for gropkorrosjon betydelig.
• Kostnad og tilgjengelighet: Legeringer som inneholder høye nivåer av nikkel, kobolt eller molybden har betydelige kostnadspremier. Ingeniører vurderer ofte om en lavere legert kvalitet med en modifisert varmebehandling kan oppfylle spesifikasjonen, eller om mikrolegert HSLA-stål kan eliminere varmebehandling etter smiing helt.

Stålsmiindustriens evne til å produsere deler med konsistente mekaniske egenskaper på tvers av høye produksjonsvolumer avhenger direkte av godt kontrollert legeringskjemi kombinert med disiplinert smiprosessstyring. Moderne simuleringsverktøy lar smiingeniører modellere metallflyt, temperaturhistorie og endelig kornstruktur før en enkelt dyse kuttes, ved å bruke legeringens kjente termodynamiske og mekaniske oppførsel som input. Denne egenskapen gjør valg av legeringer til en stadig mer presis vitenskap i stedet for en empirisk prøv-og-feil-øvelse.
